Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:13 pm

Bueno, este es para mi un.... -no se- bueno el principio, empece en esto de la construccion cabinera con el proyecto de la cabina del F16 block52, por desgracia no vuelo todo lo que quisiera tanto off como online.

A Oscar lo conocí en una reunion cabinera que montamos el "5Js" y el "perrus" en Cuatro Vientos, una experiencia inolvidable y con ganas de repetir.

Lo primero que hice fue el asiento ACES II, que fue una pasada de curro, con unos planos no muy fidedignos, y el cual quiero modificar para hacerlo lo más real que pueda.

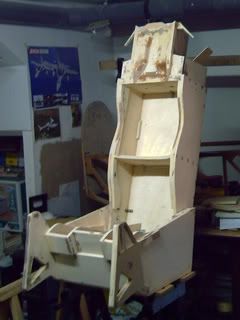

Empece construyendo el ACESII en contrachapado de 15mm, una pasada de curro y de peso.




Después monte el pedestal central, con la ayuda de los planos de "Pegasus".

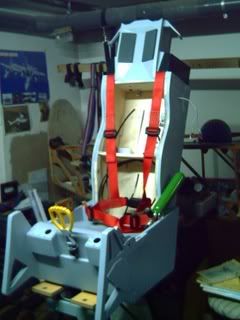

El asiento terminado tenia este aspecto



Tanto en el "GV5Js" como en el "4º Perrus Squadron" soy Fenix,

A "SKORP" que lo tenemos por estos lares, también anda metido en la construccion de una cabina del F16, es todo un manitas del bricolaje mas inverosimil.


Última edición por Gonzalo Martínez el Mar Dic 28, 2010 9:46 pm, editado 1 vez

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:23 pm

Después del asiento que me llevo bastante tiempo, el poder terminarlo, comenzé a ir montando algunos de los paneles que ya disponia, unos -los pocos- son made in usa, y el resto todos son de "Hispa"

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:32 pm

Bueno alguno de los primeros paneles que acometí su montaje y construccion

Pero he estado terminado unos paneles a falta de los mandos y la verdad que ya va tomando forma la cabina.



El otro panel también terminado

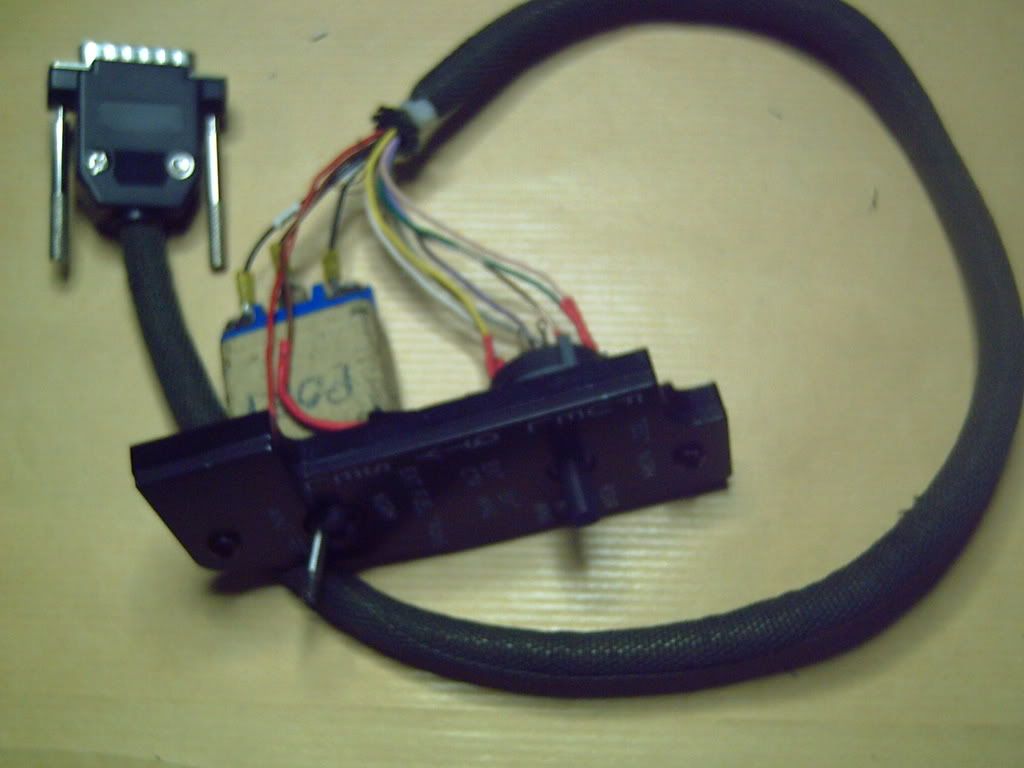

Los dos paneles ya con sus conectores definitivos


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:32 pm

Y mi última adquisición: una tv color de 5", que de momento solo la he usado para pruebas y a la espera de su instalación definitiva.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:34 pm

Ultimos trabajillos realizados
Desde la última vez, he ido haciendo alguna cosilla y otra y haciendo acopio de alguna que otra.
De las lamparás que se utilizan en aviación, he modificado tres de ellas desprendiendo la ampolla de cristal y su filamento y colocando en su lugar un led de color blanco.

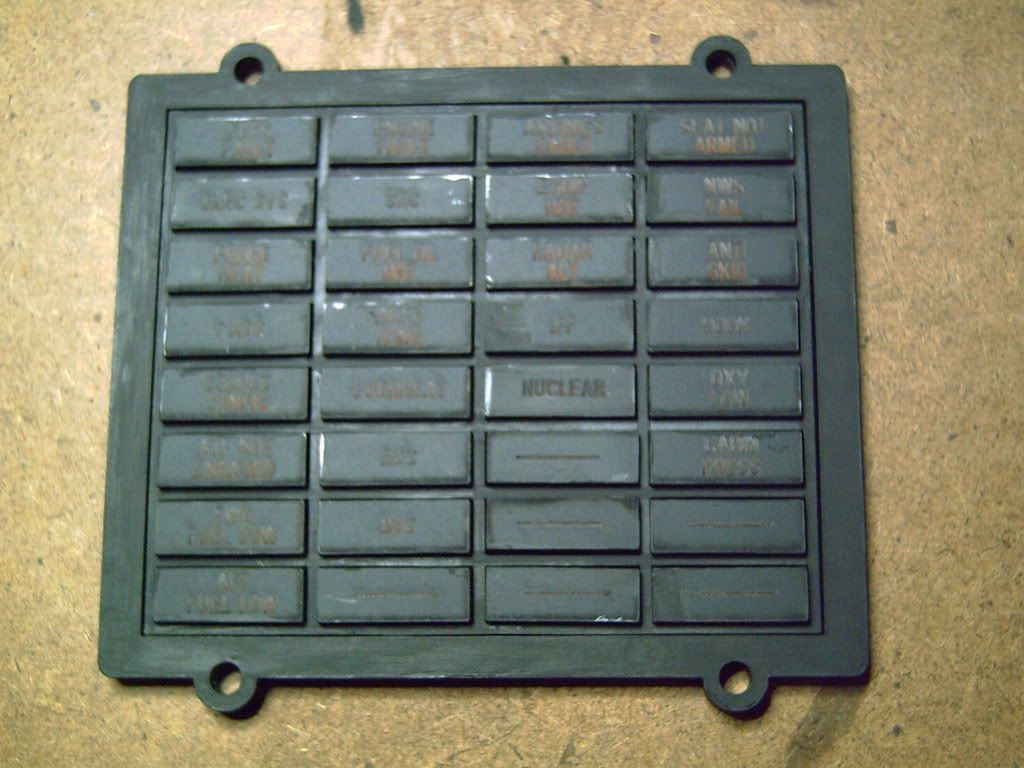

Tengo cuasi terminado el panel de alarmas, después de pintar de negro los laterales de los rectángulos anunciadores, les he dado una capa de pintura naranja para su iluminación.
El circuito impreso que diseño Calvorota para el CMDS, lo he recortando para permitir el montaje de todos los componentes del panel y dejar libre la zona de los agujeros para los tornillos DZUS.
Otro aspecto de uno de los laterales del circuito impreso.
Y el otro lateral.

Después de andar dándole vueltas al coco y de buscar por la red he encontrado unas pantallas de 6,5" para utilizar en los MFD's.

De momento solo tengo las pantallas y estoy buscando las "controladoras LCD" para completar el sistema. He vistos unas, que son conexión PCI y no están mal de precio.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:35 pm

Un poco más de lo de antes

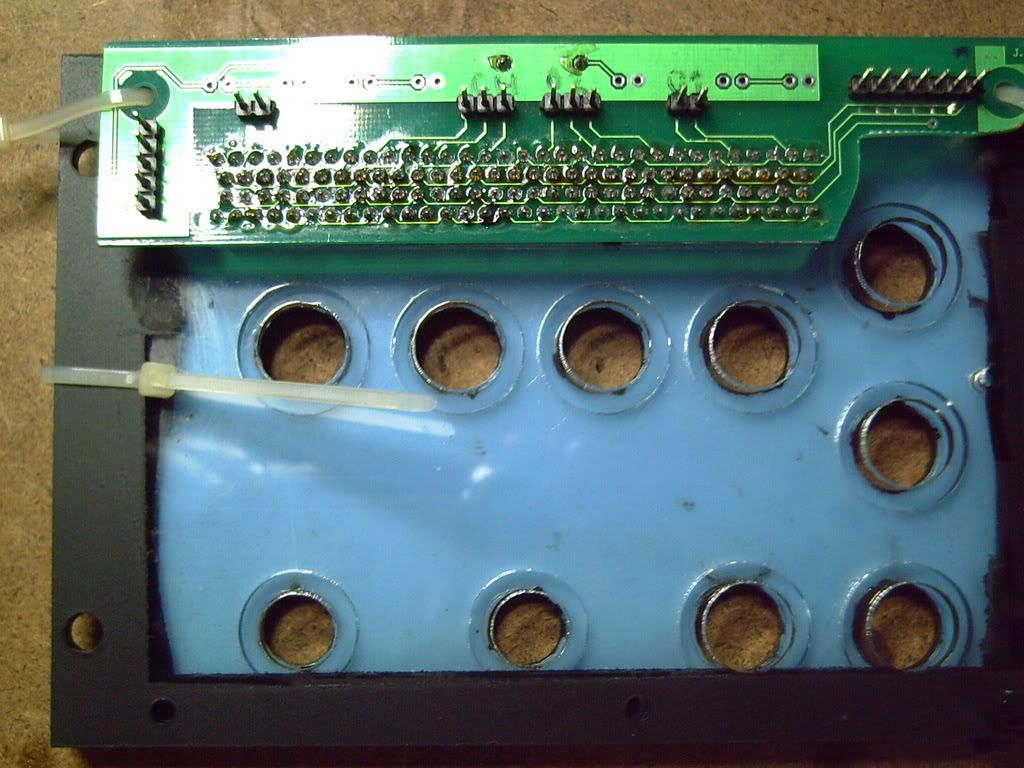

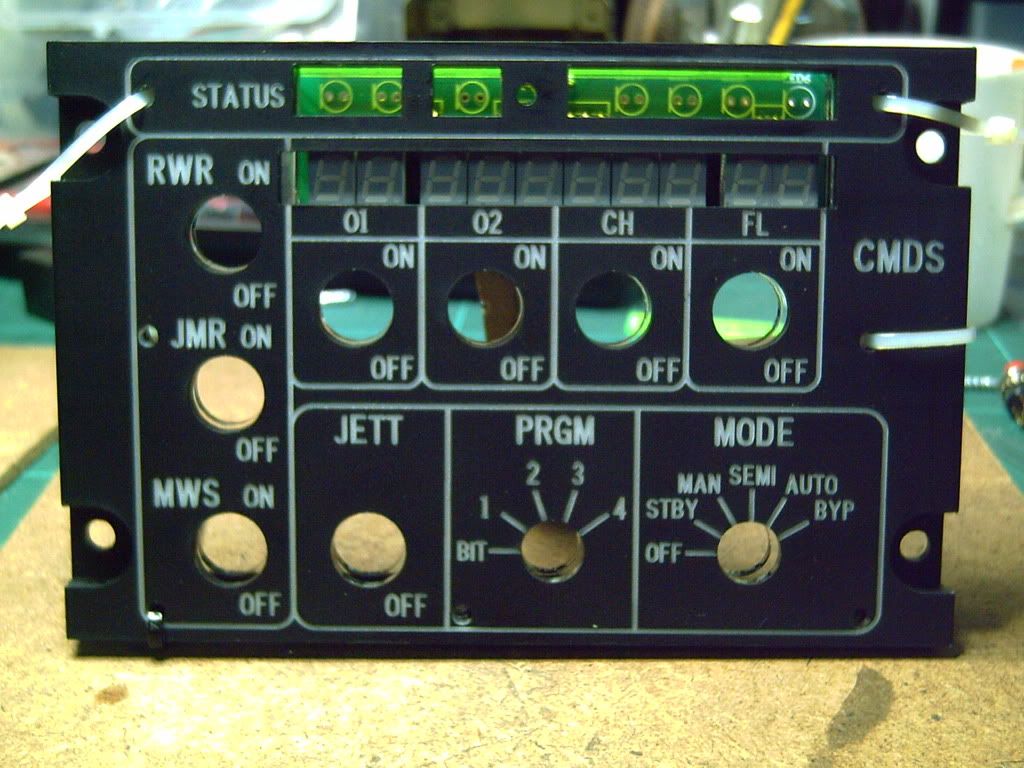

Como me ha quedao el CMDS, con el circuito impreso recortado.

Y la vista posterior


Última edición por Gonzalo Martínez el Lun Abr 12, 2010 11:22 am, editado 1 vez

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:36 pm

Unos cuantos avances más.

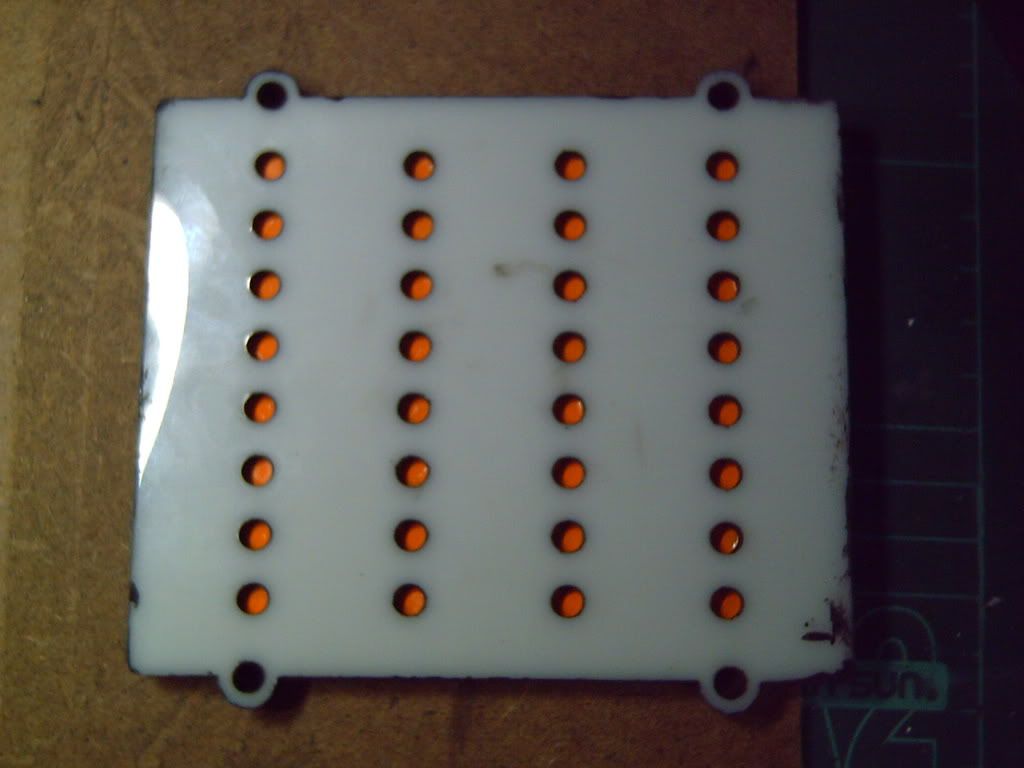

Y la zona posterior para la colocacion de los led's blancos



El panel de Antihielo con los trozos de tubo de aluminio para simular los tornillos DZUS.

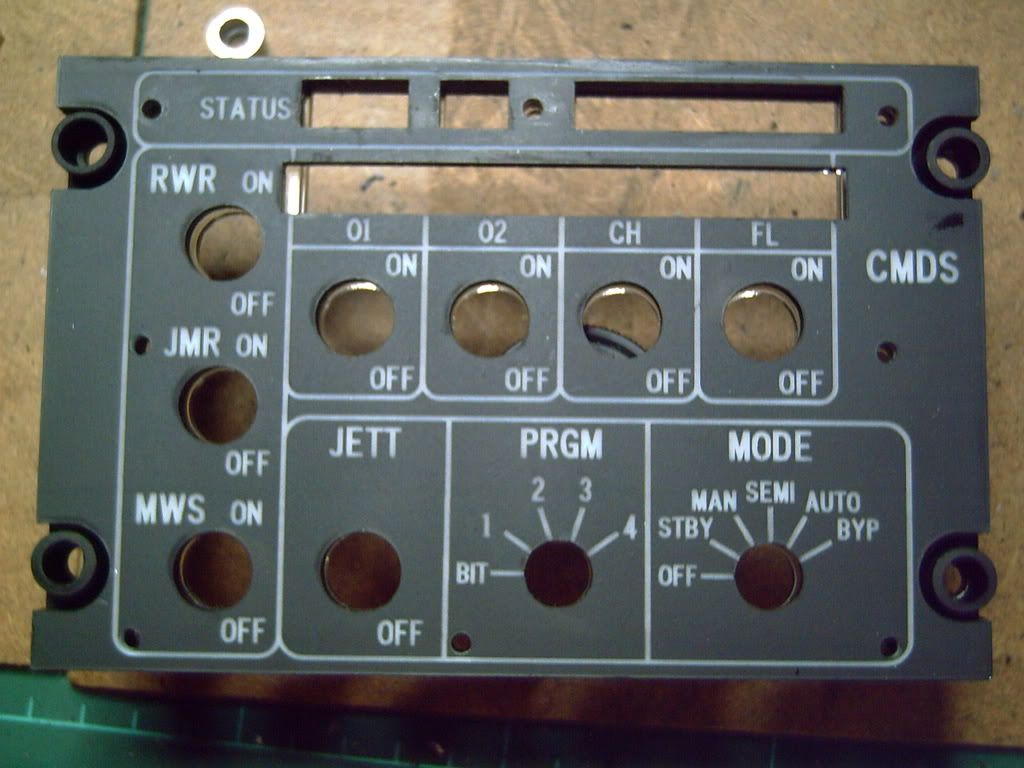

Los mismos trozos, pero en el panel del CMDS.


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:37 pm

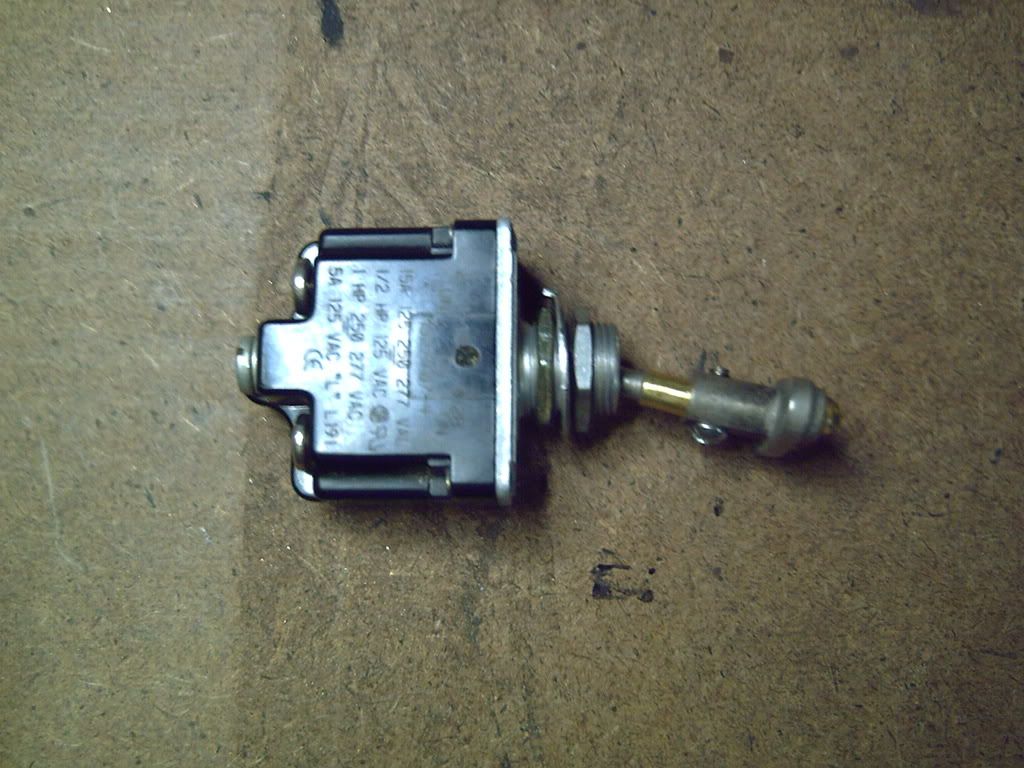

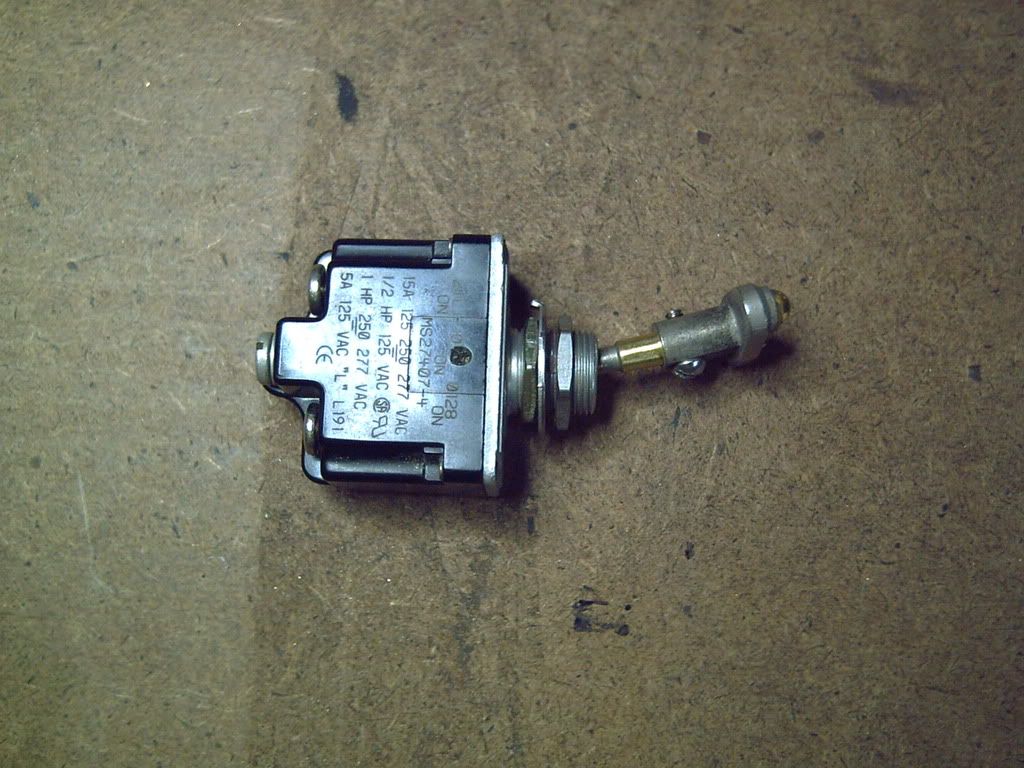

Acabo de conseguir el switch de luces de aterrizaje, pero el jodio, es de dos posiciones ON-OFF, en lugar de tres como es necesario en el Falcon. Ya vere como me las apaño.

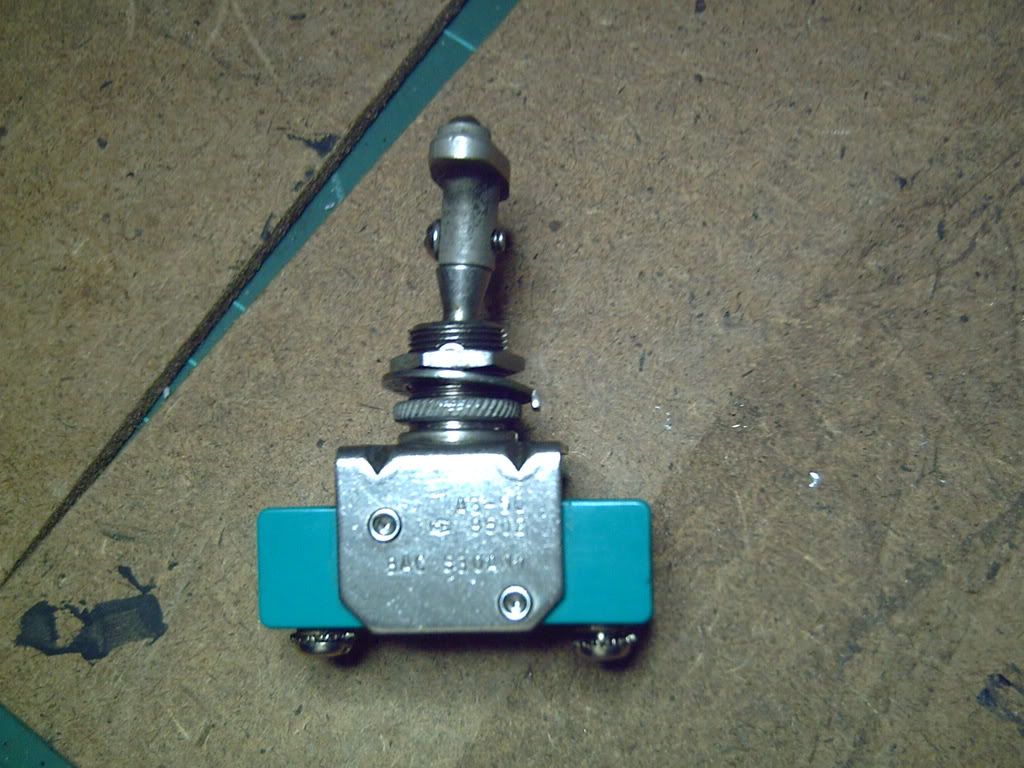

Otra vista del paratejo

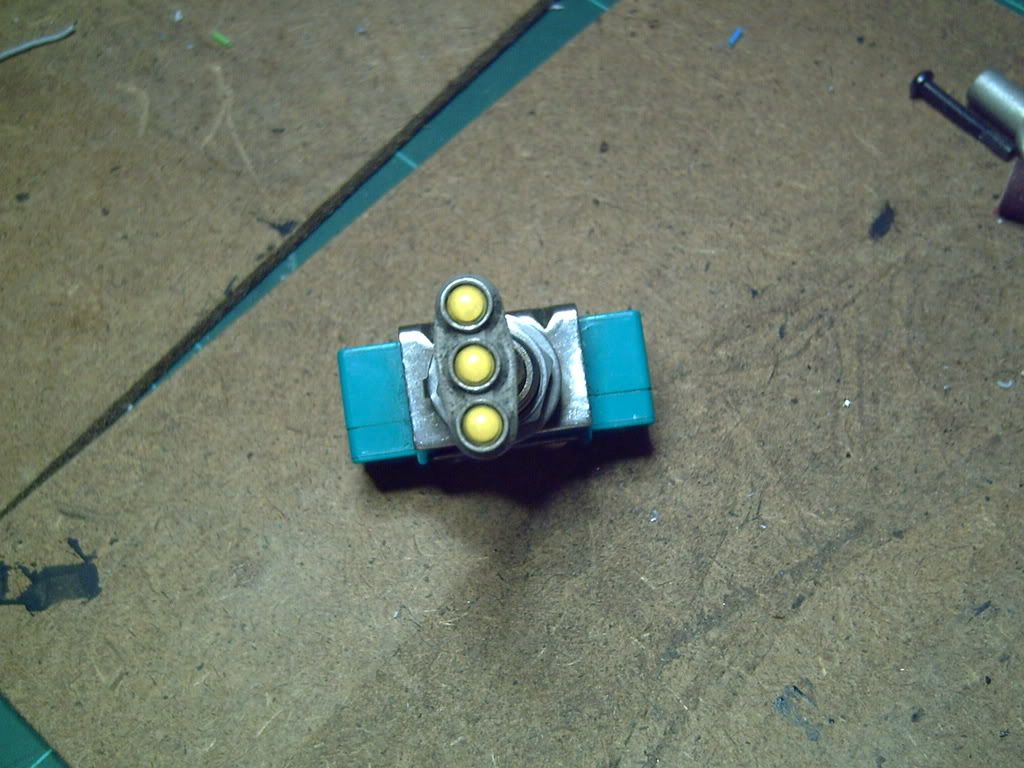

Jo bonito eh?


Última edición por Gonzalo Martínez el Lun Abr 12, 2010 11:23 am, editado 1 vez

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:38 pm

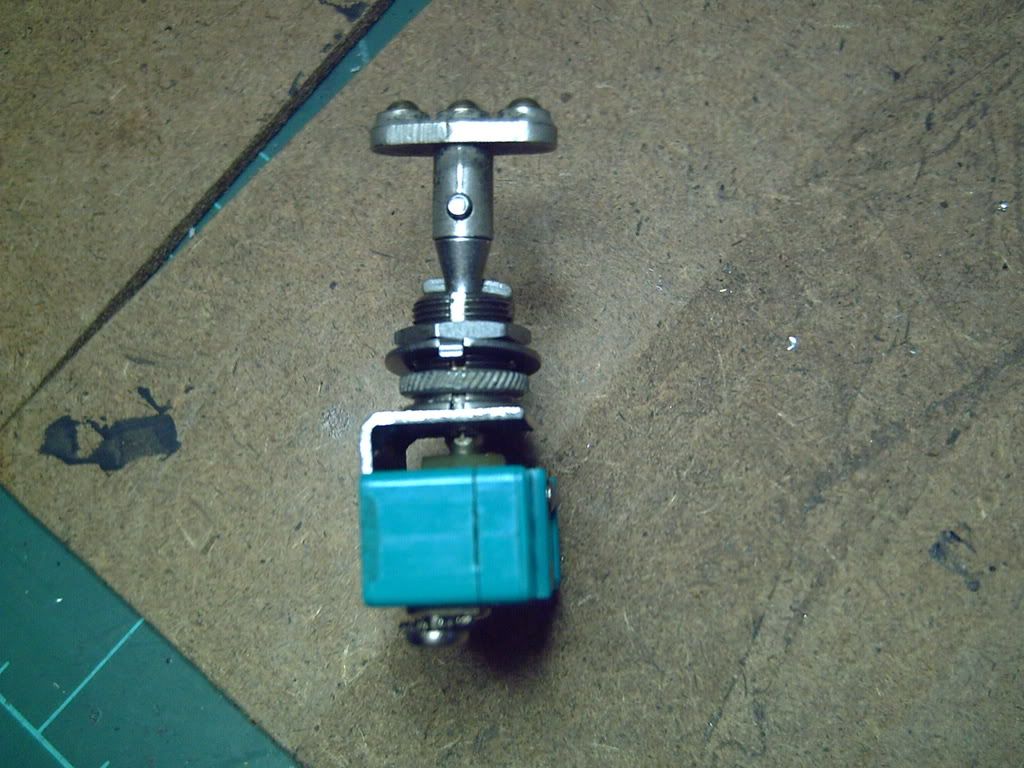

Apañao un interruptor de tres posiciones, y posterior modificacion para acoplar el resalte tipo.

Posicion central


Posicion interior


Posicion superior

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:39 pm

Lo poco que he avanzado, principalmente por falta de algun material, que esta tardando mas de lo habitual en llegar y como no el famoso curro "made in parienta" ahora que estas de vacaciones.

Paneles con algunos componentes montados, a falta de cableado y algun que otro material



Y el panel que cuasi lo tengo terminado, a falta de conectar los leds de retroiluminacion y haber si aparece el compi de las guardas

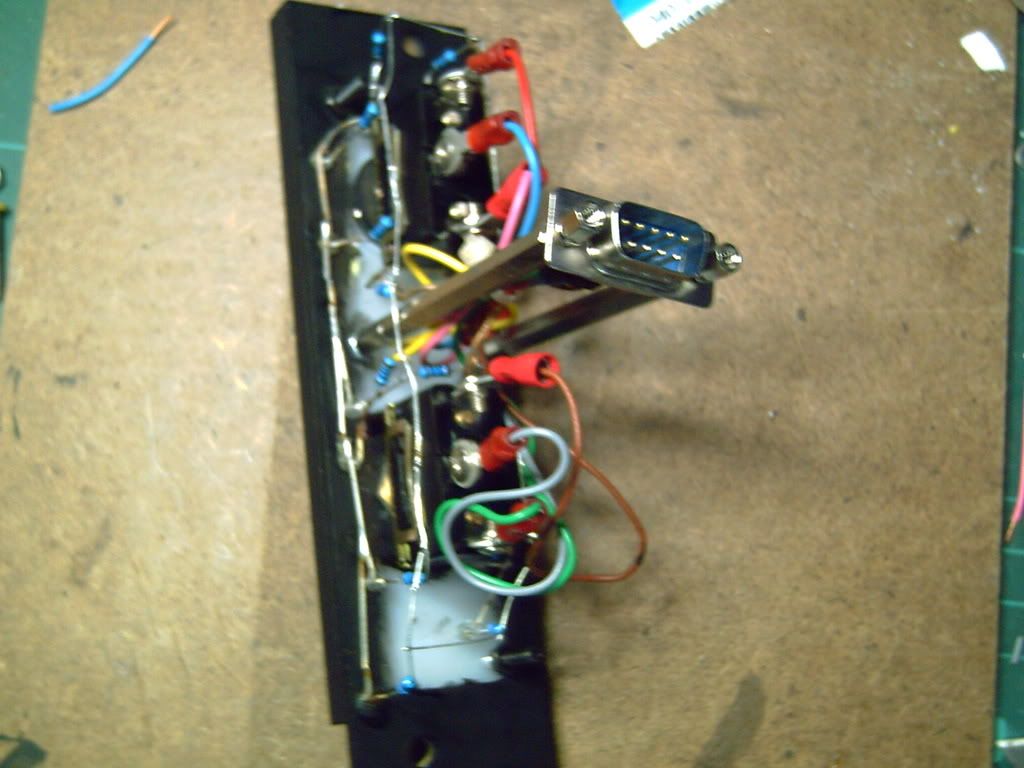

Aspecto del lado de componentes



Y por ultimo el detalle del frenado con cobre del interruptor de "inhibit"

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Vie Abr 09, 2010 11:40 pm

Por hoy, creo que son ya muchas las emociones

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  patxi el Sáb Abr 10, 2010 12:27 am

joder macho que pasada, que envidia, que ganas de ir por madrid y que me dejes probarla, uno de mis aviones favoritos cuando era pequeño y solo me gustaban los cazas, IMPRESIONANTE..
enhorabuena por ese peazo curro, sobre todo por el asiento, si no me pones las fotos del de madera sin pintar me creo que sea real, que detalle del tirador de ejeccion..

SI SEÑOR, ME QUITO EL SOMBRERO Y ME POSTRO A SUS PIES.......OLE OLE OLE OLE Y OLE !!!!!!!!!!!!!!!!!!!!!!!




patxi

Mensajes : 740
Fecha de inscripción : 26/10/2009
Edad : 42
Localización : Santurce

Ver perfil de usuario http://x-planefreeaddons.blogspot.com/

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  737Dragon el Sáb Abr 10, 2010 11:47 am

Joer, mil de curro , si señor toda una pasada, tiene mas curro q la mia , madre mia, con esas piezas rollo relojero , q doy fe q Gonzalo se loa currado, por q adre mia q curradda.
Felicidades y no lo dejes , q tiiene una pinta de la lexe, aunq sea curro, ahora q empieza el buen tiempo, y sube la temperatura de tu garaje, seguro q avanzas ....lo dixo una pasada me apunto a la mocion¡¡¡¡¡¡...quiero probarlo ya¡¡¡



------------------------------------------------------------------------------------------

---" Si quieres algo para hoy, y empiezas mañana, pasado, tendras una mierda, hecha ayer....es mejor pensar y despues fabricar...para no tener q inventar como tirarlo... Smile " -- . Dragun Gundra






[b]Saludos
Oscar C
[/b]

737Dragon

Mensajes : 1433
Fecha de inscripción : 26/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  patxi el Sáb Abr 10, 2010 12:36 pm

vale vale propongo una mocion , pero que no vote gonzalo.....la proxima quedada en casa de gonzalo jejejeje

patxi

Mensajes : 740
Fecha de inscripción : 26/10/2009
Edad : 42
Localización : Santurce

Ver perfil de usuario http://x-planefreeaddons.blogspot.com/

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:19 pm

Después, de un parentesis, por un asunto familiar que me ha retenido practicamente todo el finde, continuo publicando todo lo que tengo hecho del F16, hasta el momento actual.

Gracias PAT por las alabanzas, Oscar ya la ha probado y hasta ha tendio un vuelecito de toma de contacto.

Bueno pos vamos al lio cheers lol!

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:21 pm

Prueba para sacar moldes de varios componentes:

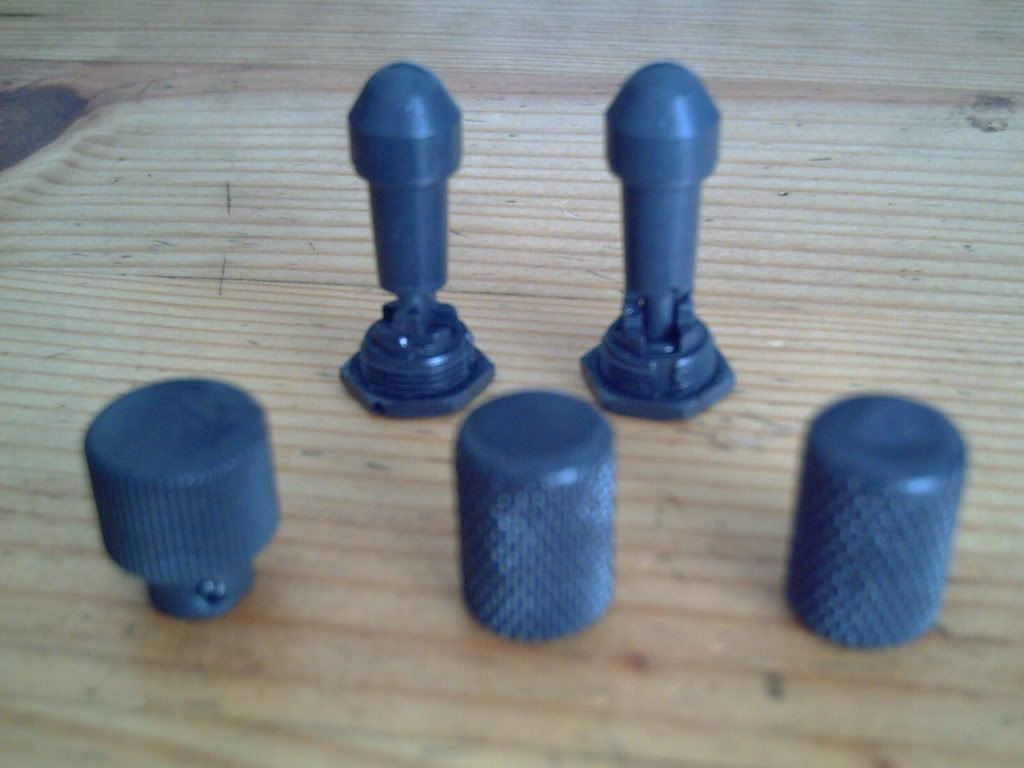

Algunos mandos y replicas de un interruptor de enclavamiento.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:22 pm

Otro de los paneles finiquitaos, este a falta de la guarda correspondiente


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:23 pm

Ya se lo que me vais a pensar; pero no pretendo dar envidia sana a naide :boing: :boing:

Bueno, alguna que otra cosilla para dar más realismo al sim.

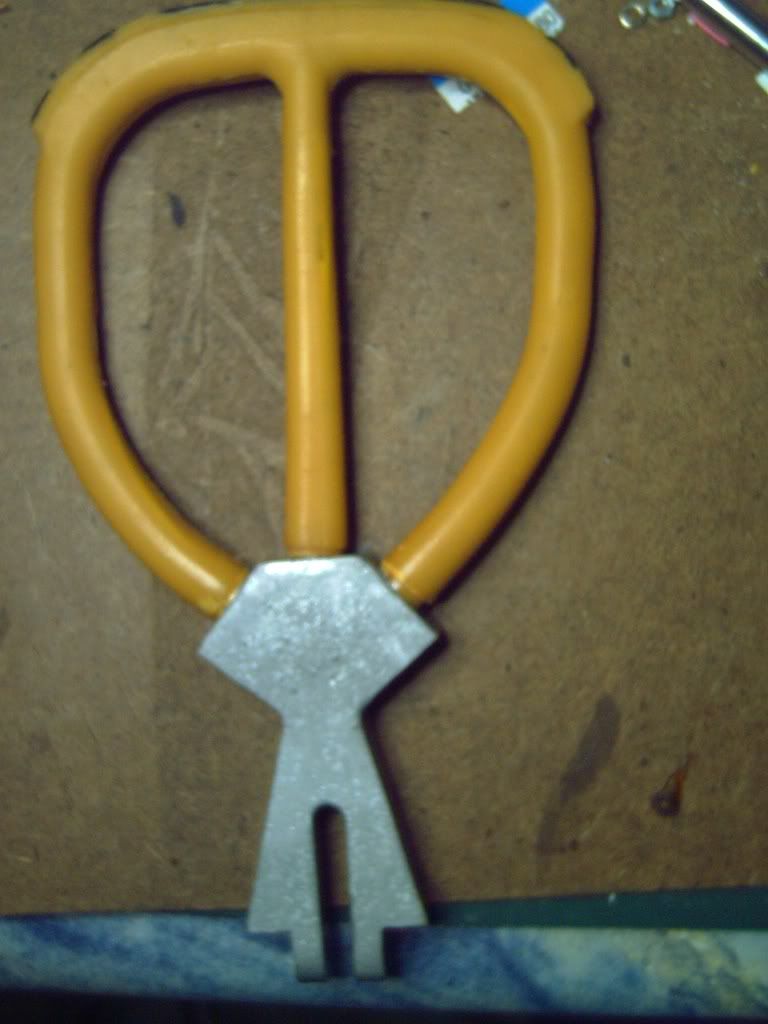

Maneral de ejeccion del ACESII

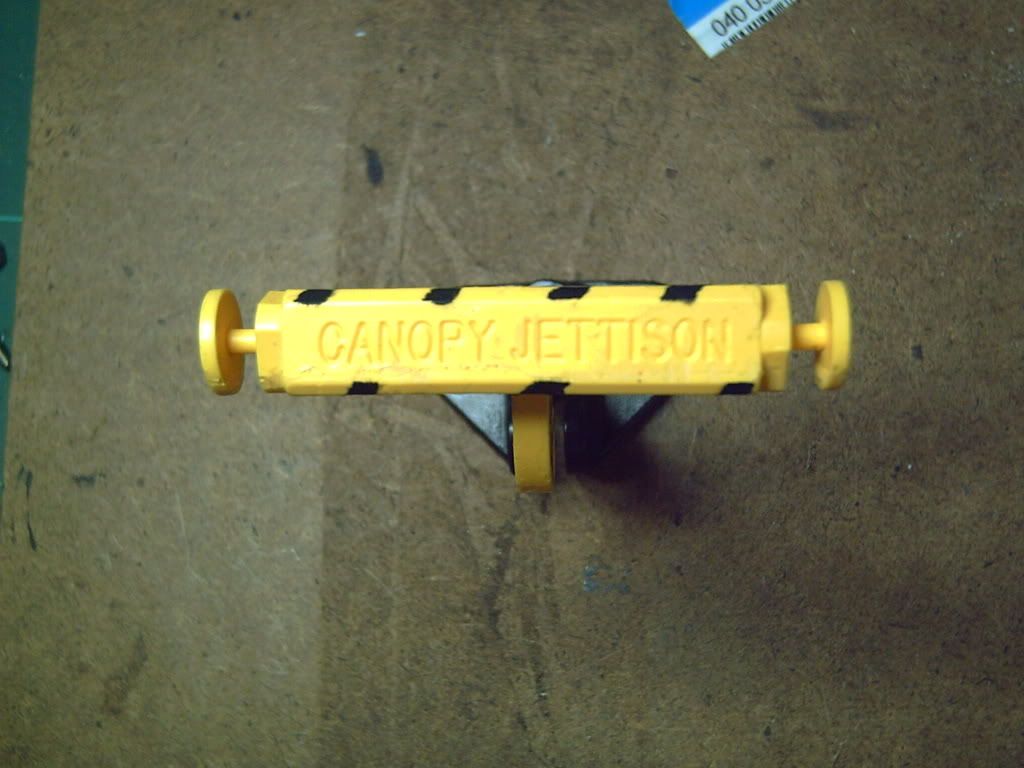

Y el maneral de ejección de la cúpula de la cabina, en sus distintas fases de pintado, a falta de la rotulación final.




Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:24 pm

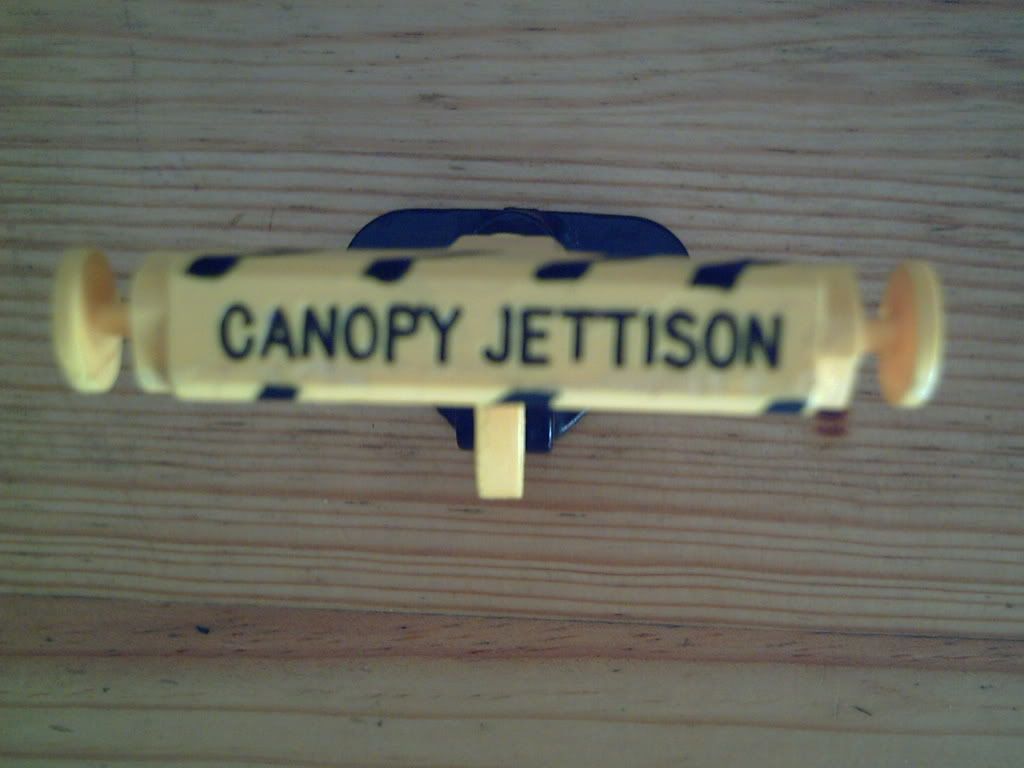

El maneral de ejección de la cúpula semiterminada, falta pintar el eje y montar definitivamente en el simulador.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:25 pm

Después de una temporada larga, muy larga para mi gusto; esperando al compañero... hijo prodigo para poder continuar con la construccion de la cabina, he decidido continuar sin esperar más.

Bien, ya he terminado el pedestal central, bueno ahi van unas fotos del proceso.



Pintada a falta de ir colocando los distintos intrumentos

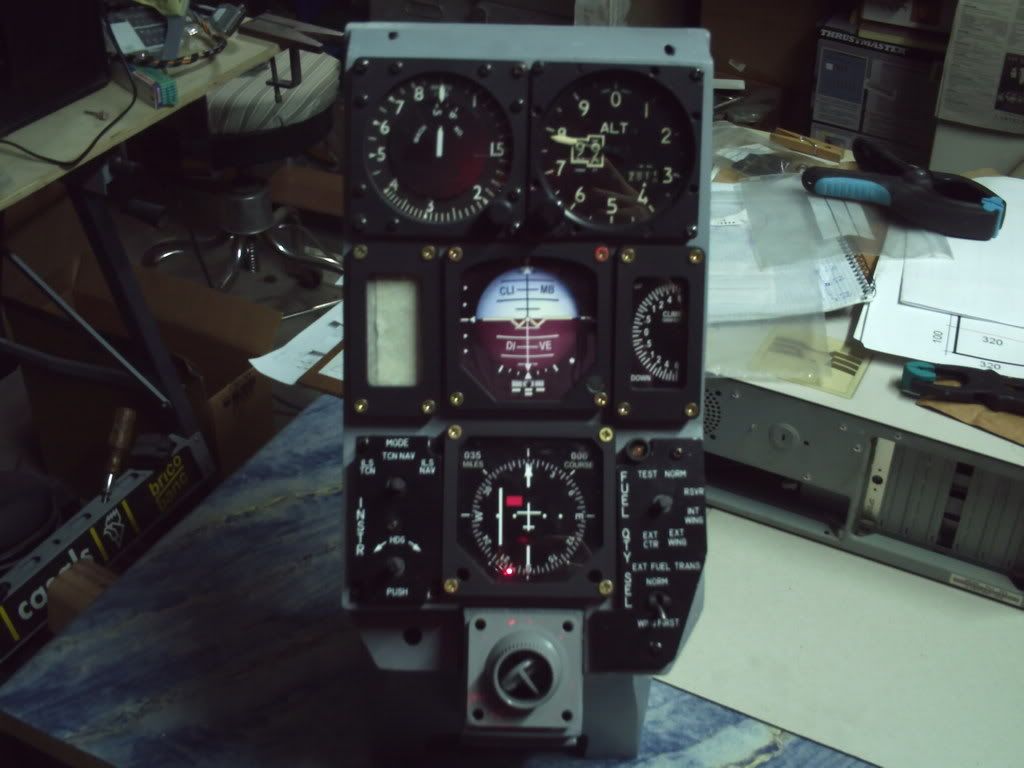

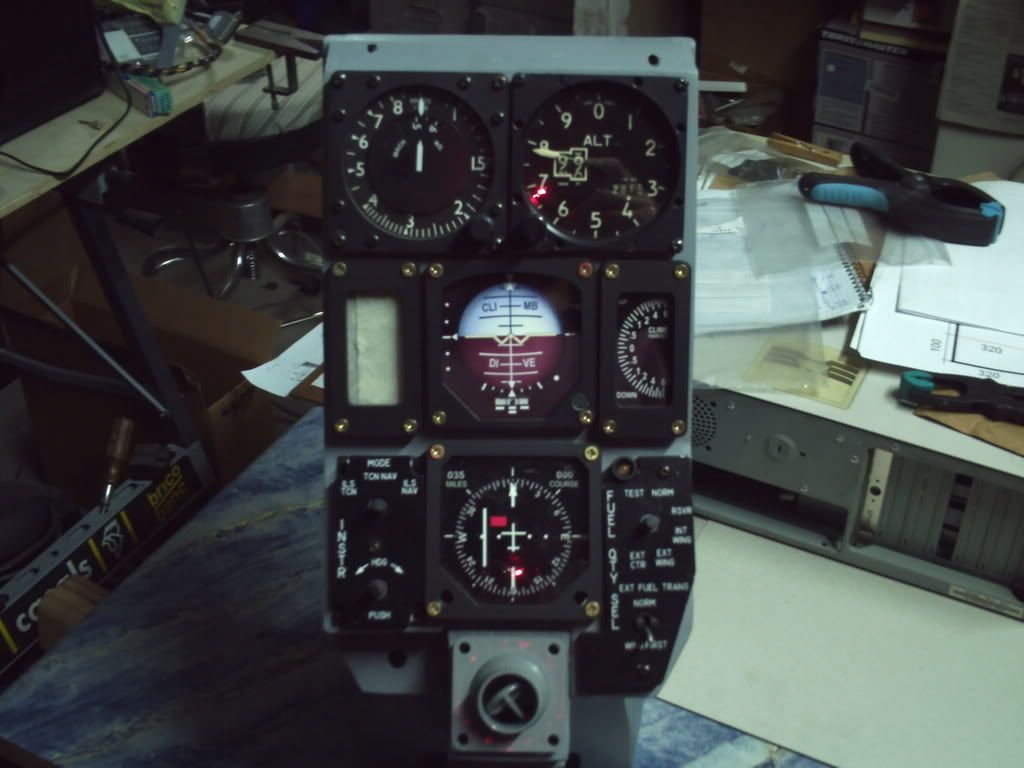

Ya con los instrumentos montados, pero sin estar todavia funcionales


Faltan terminar los distintos detalles, y el proceso de hacer funcionales todos los instrumentos.

Otra foto del pedestal con los instrumentos.


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Dom Abr 11, 2010 10:32 pm

Sigo en otro momento.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  737Dragon el Dom Abr 11, 2010 11:38 pm

Me alegro q lo retomes, no esperaba menos....lo dixo , una pasada de curro...y sobre mi vuelo, si señor, tube toma de contacto, y de suelo jejeje... Very Happy


------------------------------------------------------------------------------------------

---" Si quieres algo para hoy, y empiezas mañana, pasado, tendras una mierda, hecha ayer....es mejor pensar y despues fabricar...para no tener q inventar como tirarlo... Smile " -- . Dragun Gundra






[b]Saludos
Oscar C
[/b]

737Dragon

Mensajes : 1433
Fecha de inscripción : 26/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:13 am

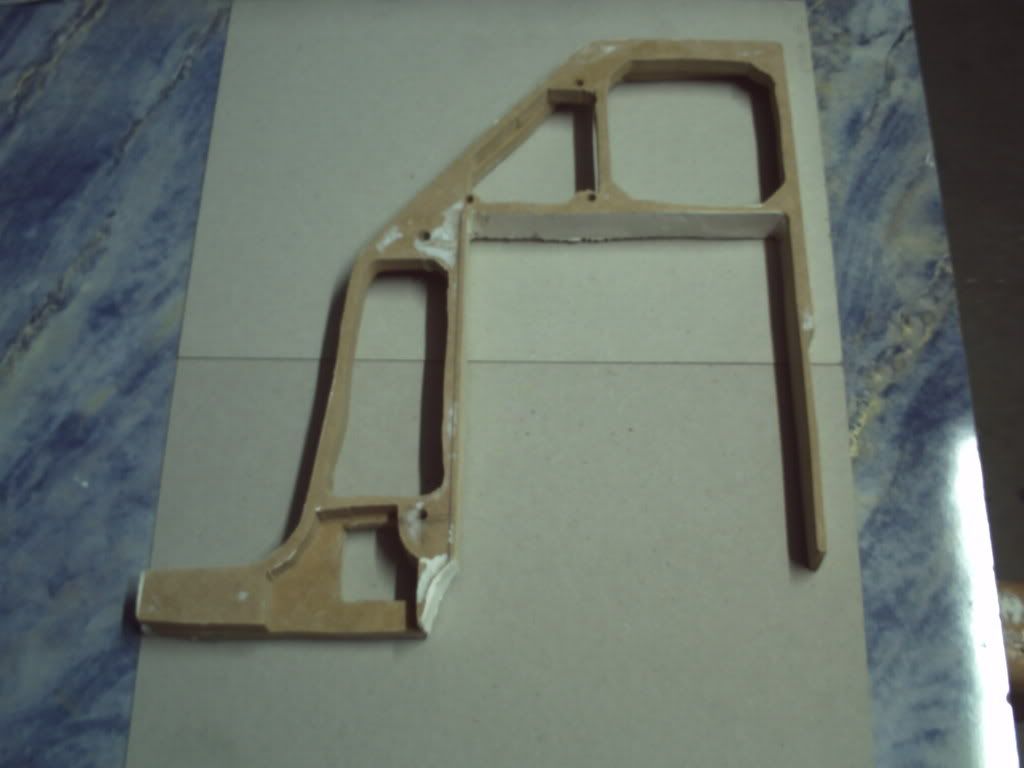

Continuando con la construccion, ya tengo hechas las consolas frontales.

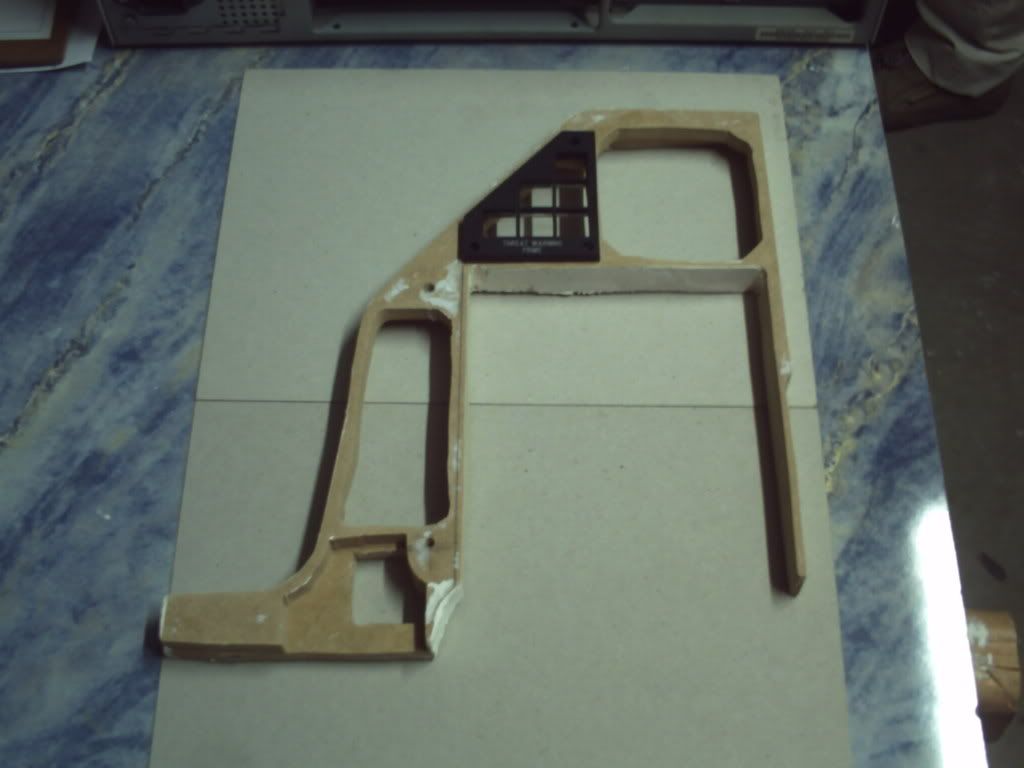

Consola frontal lado izquierdo.

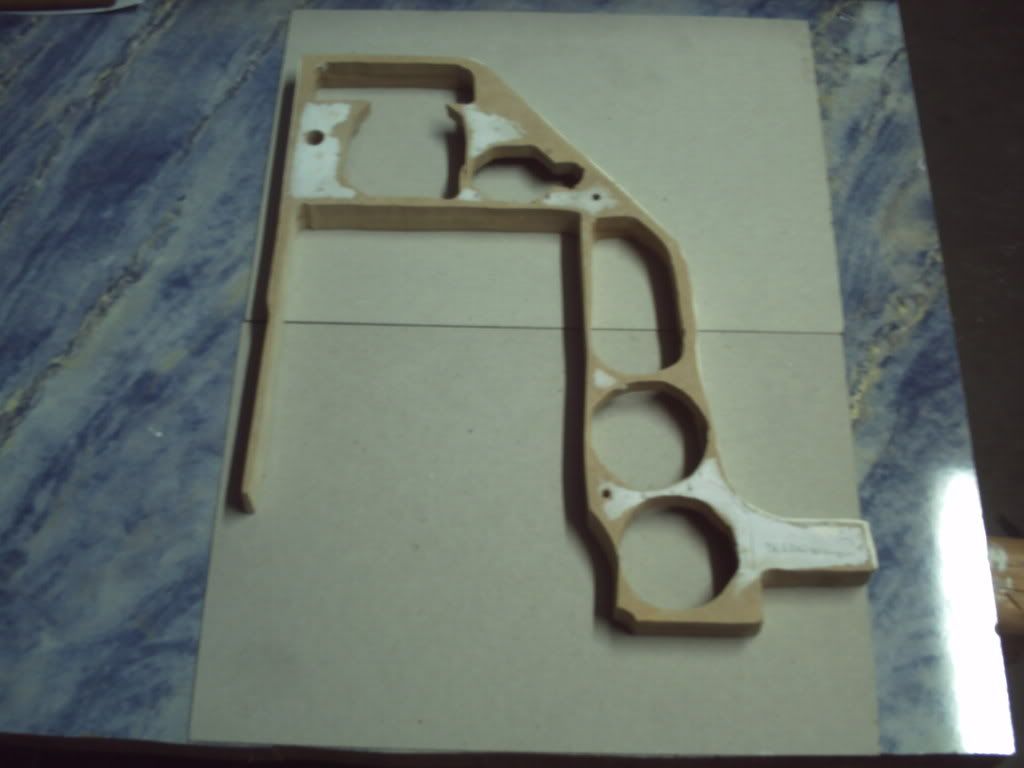

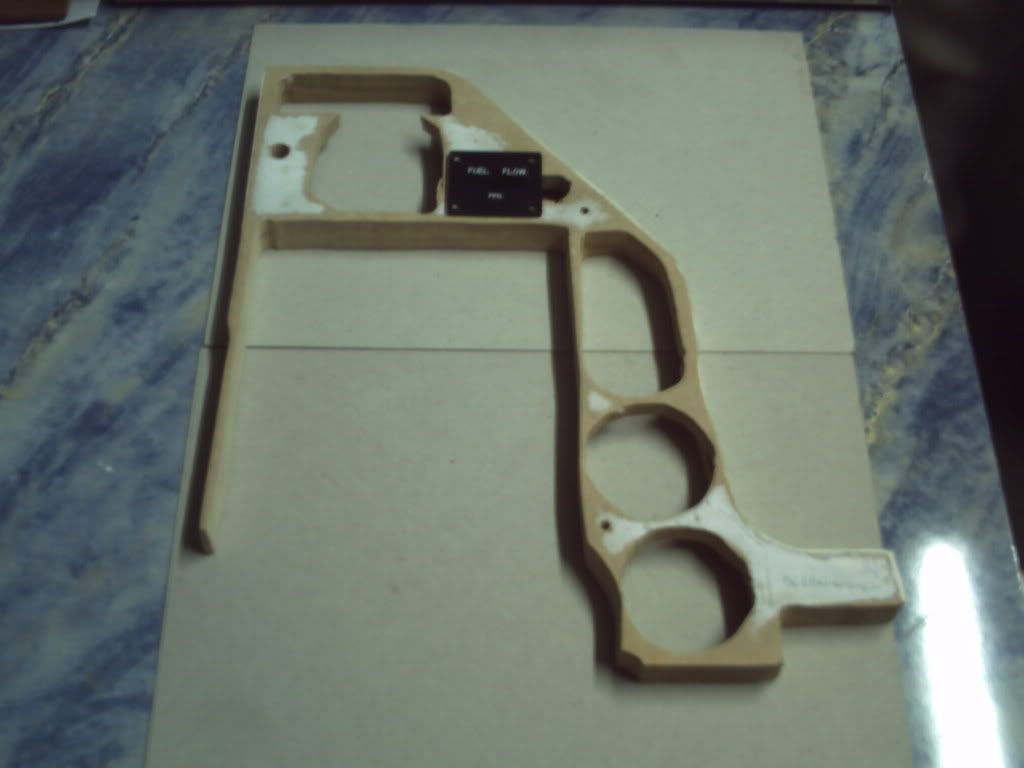

Ahora la del lado derecho.


Colocacion superficial de algunos paneles, para ver su aspecto
Consola izquierda


Consola derecha


Bueno ahora mismo, estan en el proceso de secado para lijado final y pintado.

Estos son mis últimos avances.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:15 am

Saludos a todos los cabineros, considero que voy bastante lento para mi gusto, aunque tengo la ventaja de poder volar, aunque solo sea OFF-LINE, ya que la construcción de la cabina corre de forma independiente con el "stand" que tengo para volar.
Bien dicho todo esto, decir que ya he montado los frontales laterales que van junto al pedestal central.
Asi que sin mas preambulos, unas cuantas fotos de como va el trabajillo.


Vista completa del frontal


Vista del lateral derecho.


Vista del lateral izquierdo.
Este lateral, tiene ya montada la pantalla LCD de 6,4", aunque el bezel del MFD, esta superpuesto para la foto, ya que le falta la instalacion del circuito impreso con todos los pulsadores.
Buenos chicos, hasta la siguiente entrega.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:15 am

Aclaracion: Como ya sus conozco, el cordelillo verde que se ve en las afotos, es para sujetar los extremos de las consolas, por efecto del peso y de que no tienen todavia el punto de apoyo lateral.
