CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:16 am

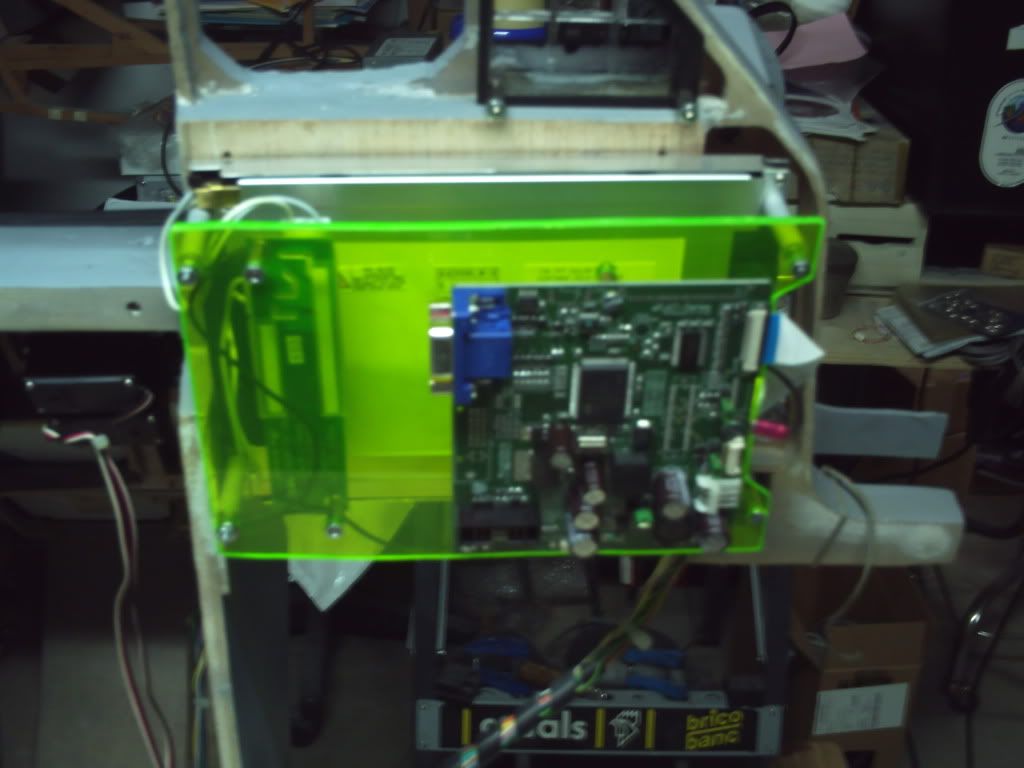

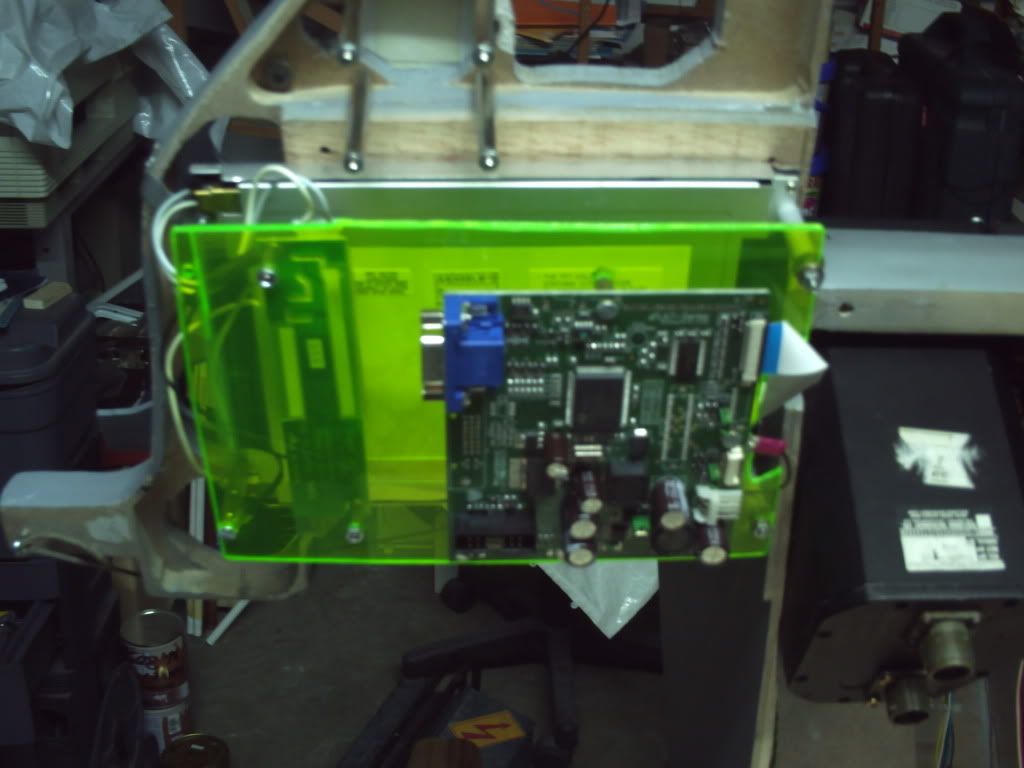

Bueno, aunque despacio, continuo dandole que te pego al cockpit, como se puede ver por las fotos, ya tengo instaladas las pantallas lcd de los MFD's y sus tarjetas controladoras.

Lado derecho.


Y el lado izquierdo.


A las pantallas, para estar plenamente operativas, solo me falta unos cables de conexion entre la controladora y el inversor de la pantalla lcd, ya estoy en proceso de fabricarlos, aunque los conectores son algo dificiles de encontrar en el comercio de todos los dias.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:17 am

Bueno, mientras espero al tema de los cables... que espero que no se alargue deasie... he comenzado a liarme con el montaje del alojamiento del ICP y el HUD.

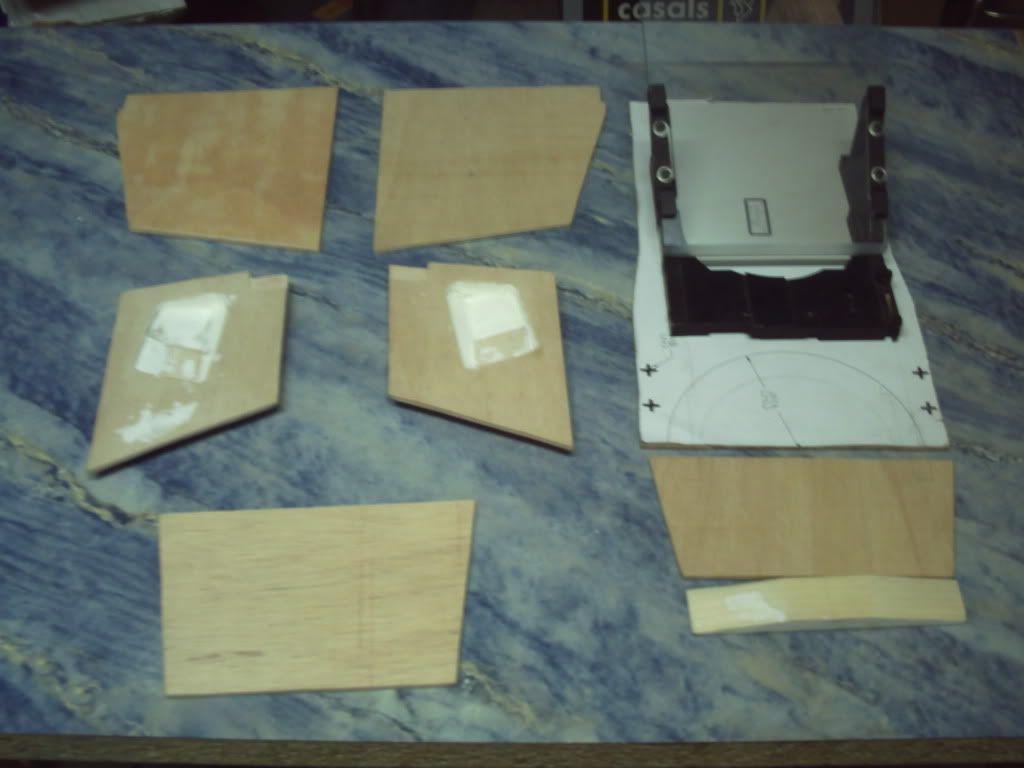

Una afoto de todos lo elementos.


Haber lo que me dura el terminarlo... tiene bastantes pijadillas para darle un aspecto real....

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:18 am

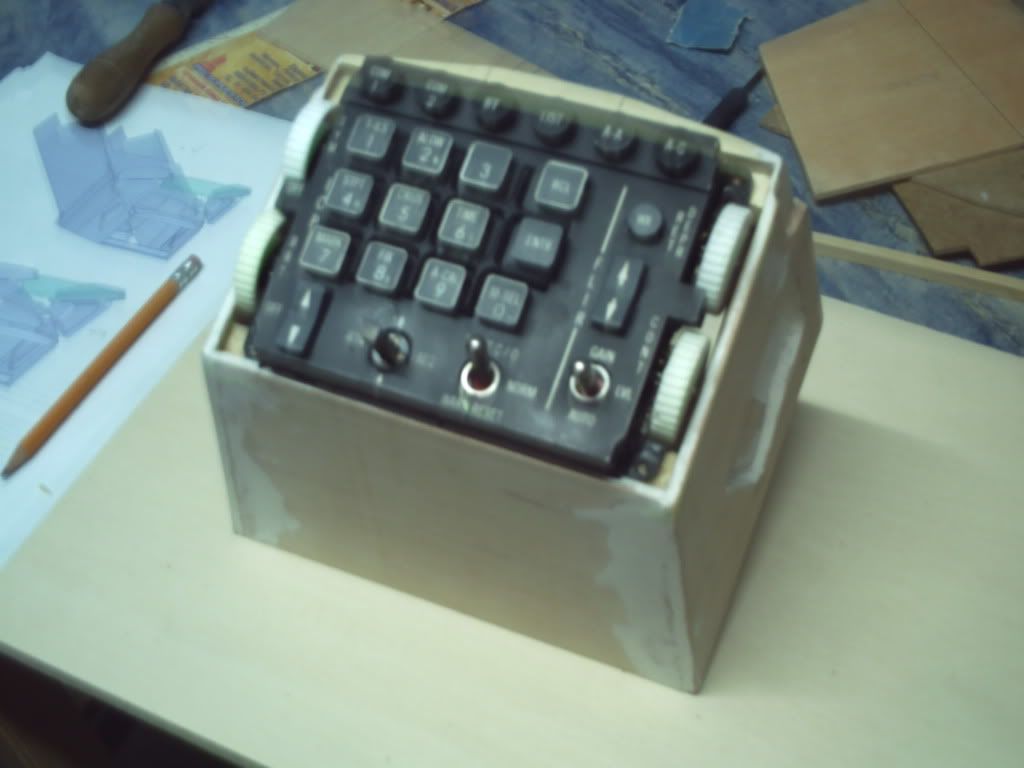

Sin prisa, pero sin pausa he continuado con el montaje del soporte del ICP.

Otra vista del conjunto

Y la vista posterior del conjunto

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:19 am

Siento que hayan salido desenfocadas, pero ultimamente las fotos y las gafas de cerca me juegan alguna que otra mala pasada... sorry.

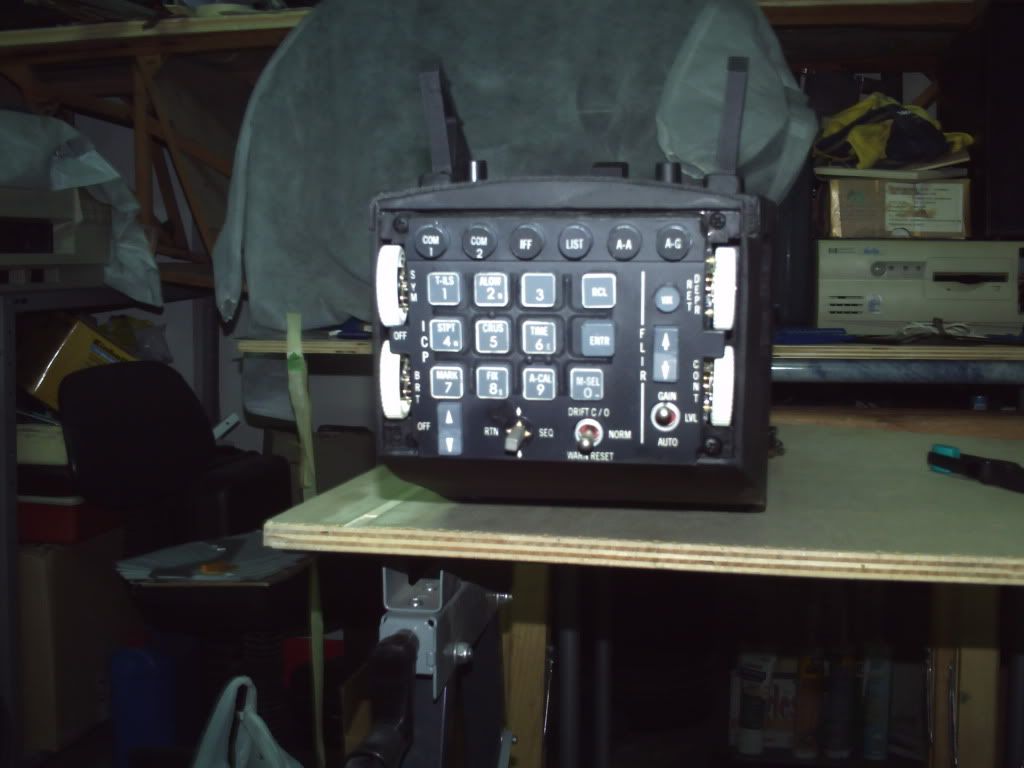

Bueno pues siguiendo con el ICP y su soporte una muestra de como va quedando.


Última edición por Gonzalo Martínez el Lun Abr 12, 2010 10:20 am, editado 1 vez

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:20 am

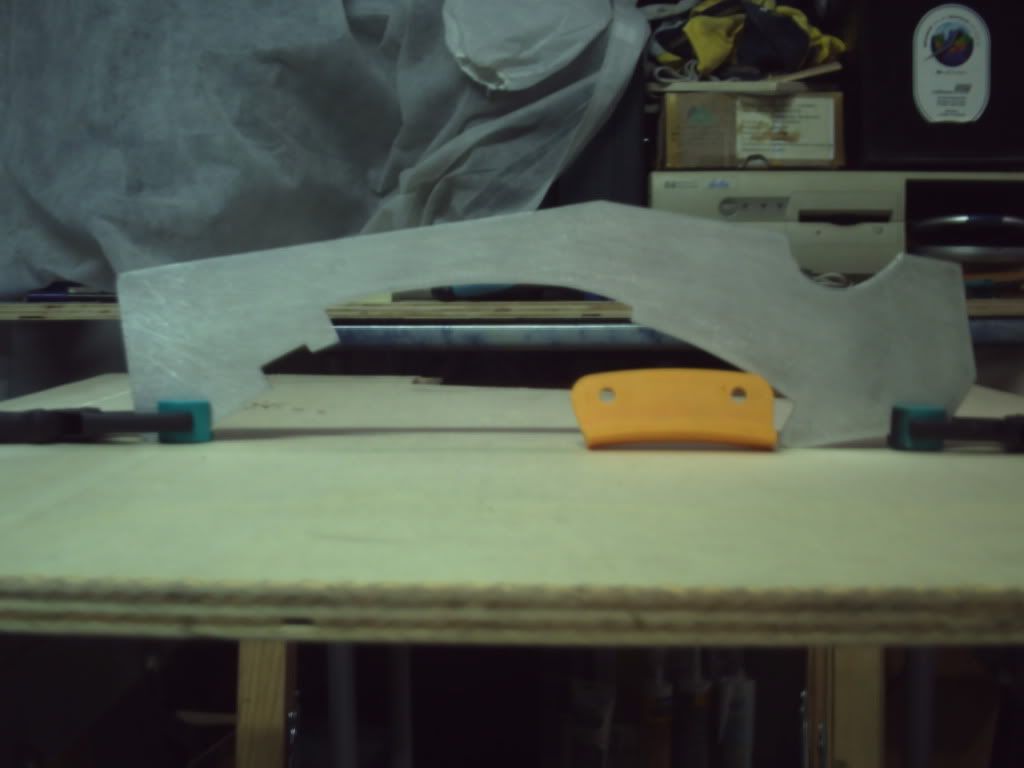

Metido en faena, he decidido hacer el montaje del soporte del HUD en la version larga, aunque un poco a mi apaño.

Unas cuantas fotos del proceso.

Otras mas


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:24 am

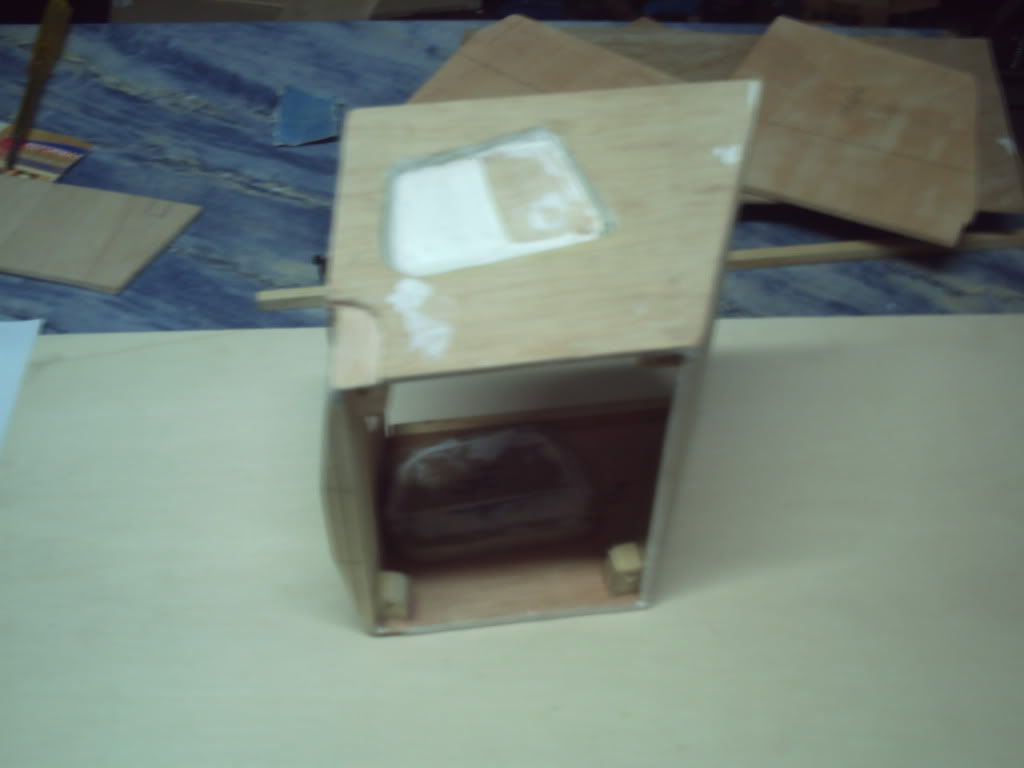

Montaje del soporte para el sistema optico en el interior de la carcasa del HUD.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:25 am

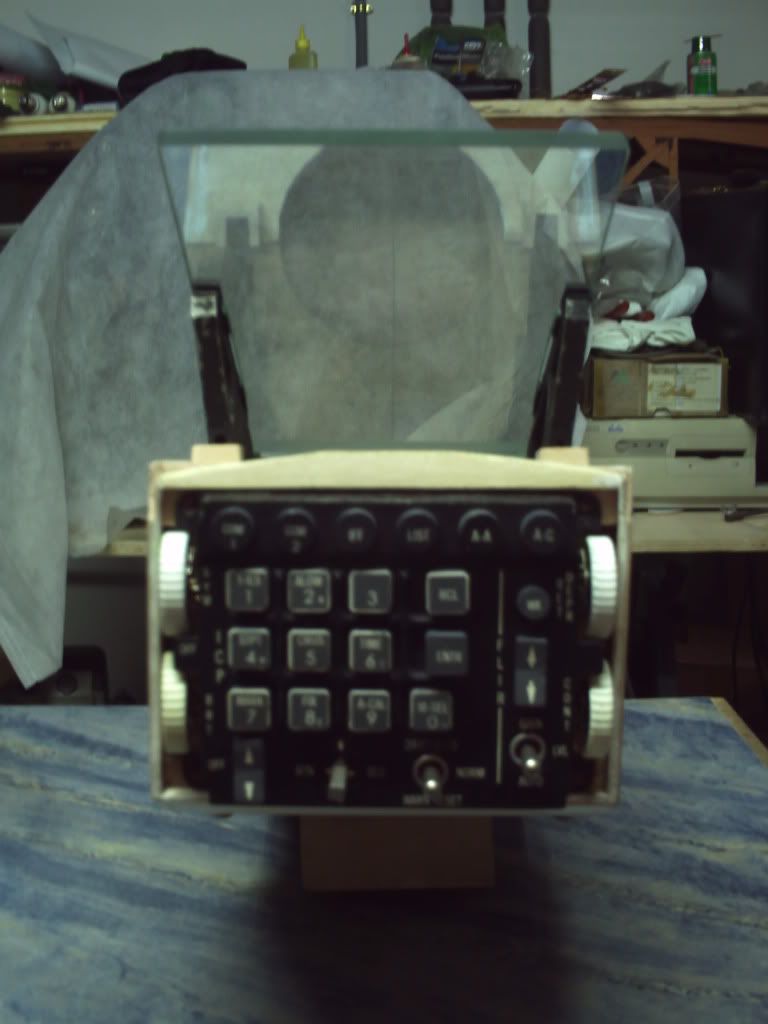

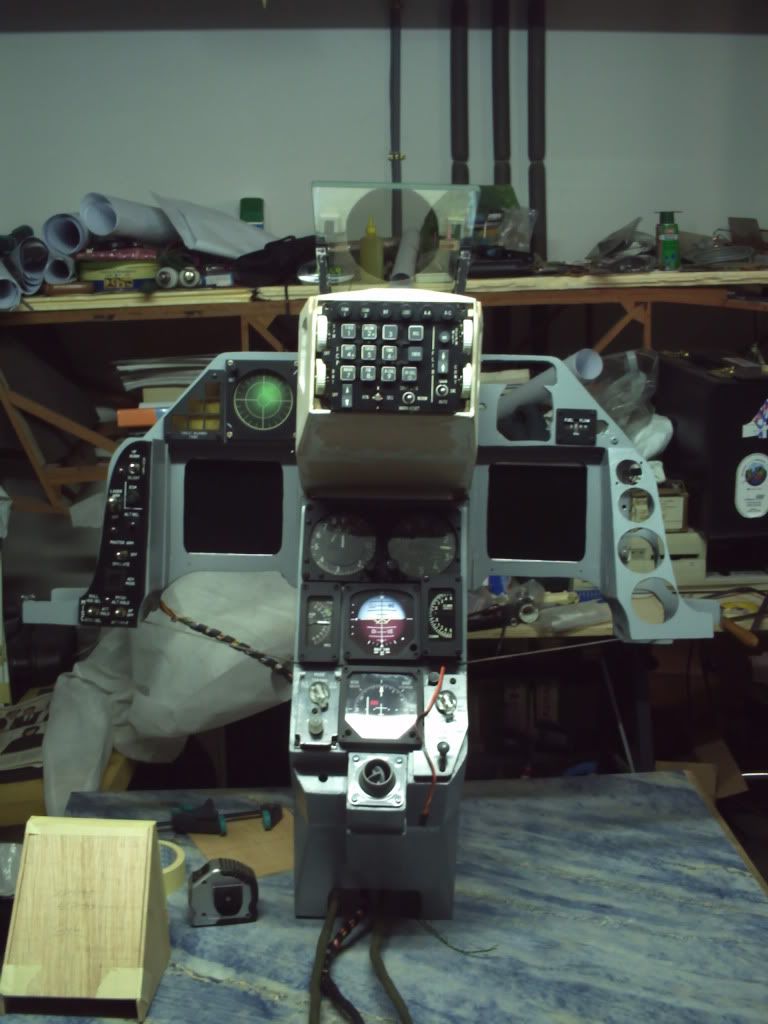

Unas vistas del soporte del ICP, HUD integrados tanto solos como con la consola central.



Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:26 am

Guia del throttle, esta sin terminar, pero es una pieza más....


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:27 am

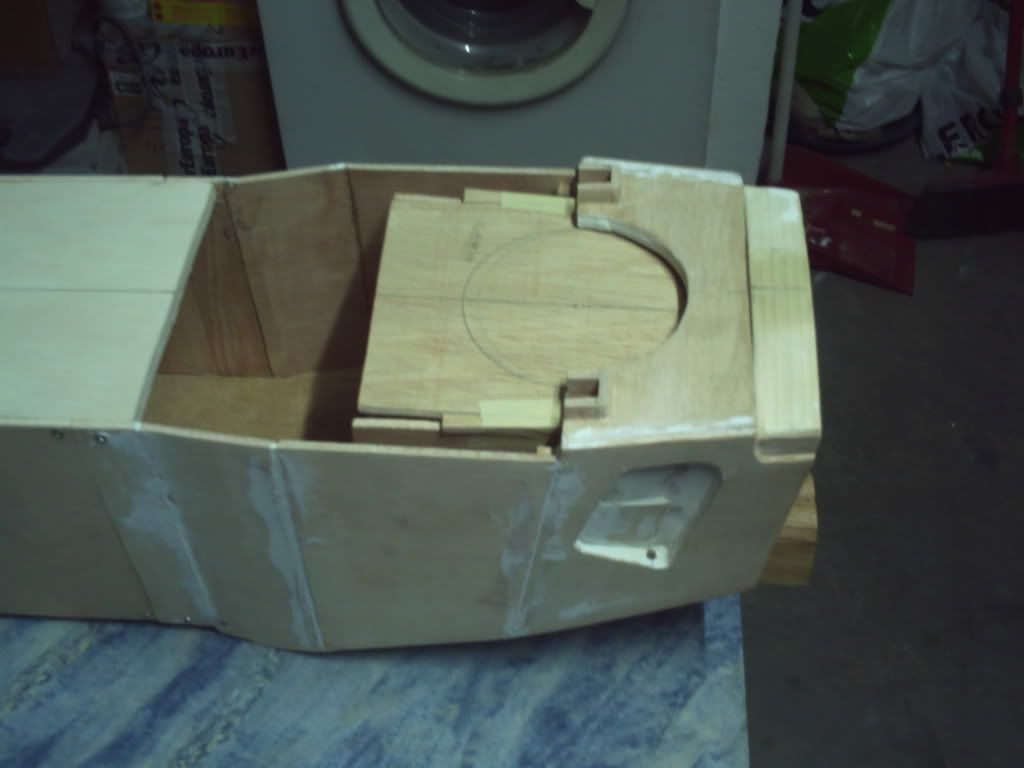

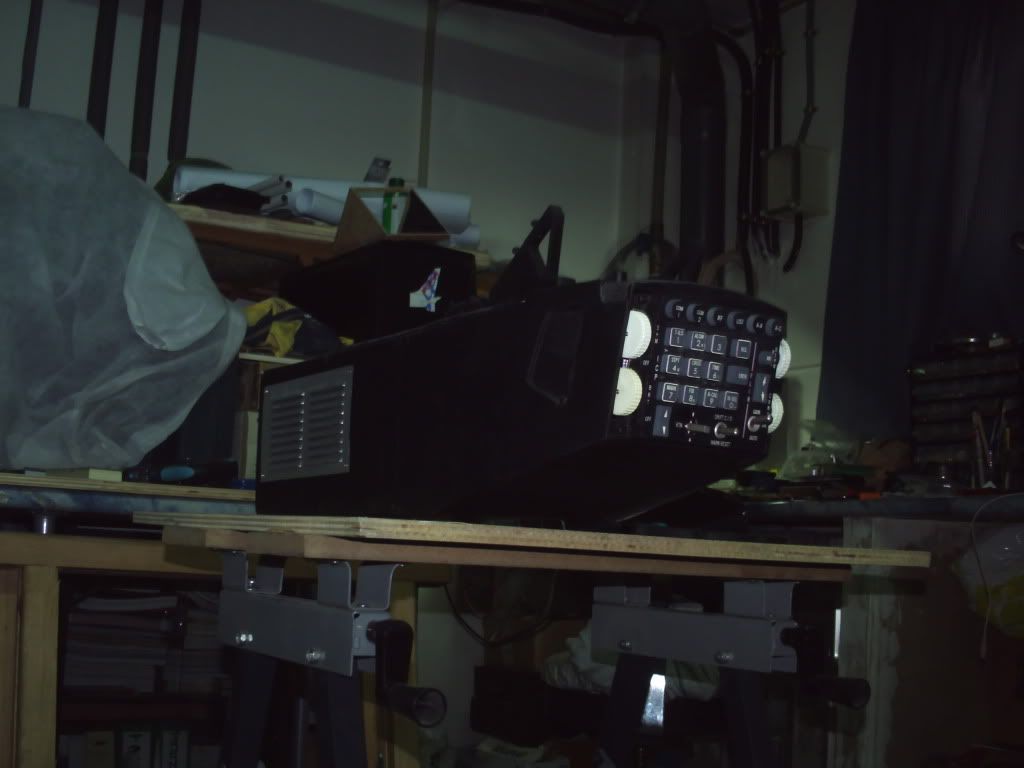

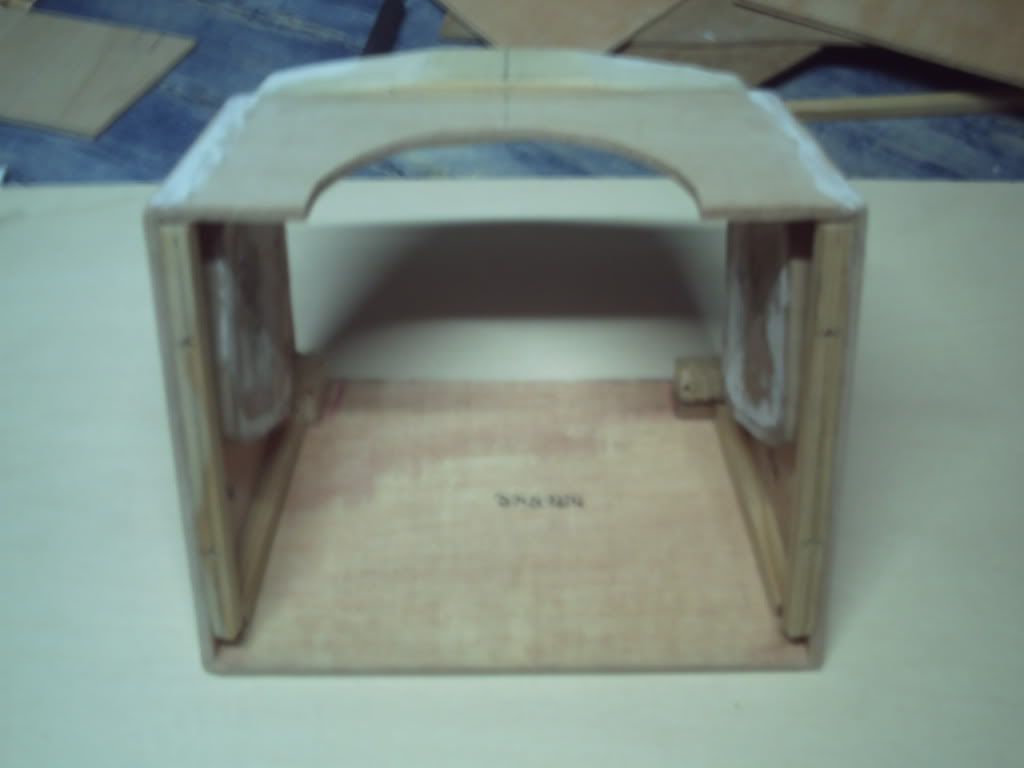

Ya tengo terminado el "cajon" que aloja el HUD, me falta tan solo la parte optica, que ya está en marcha


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:28 am

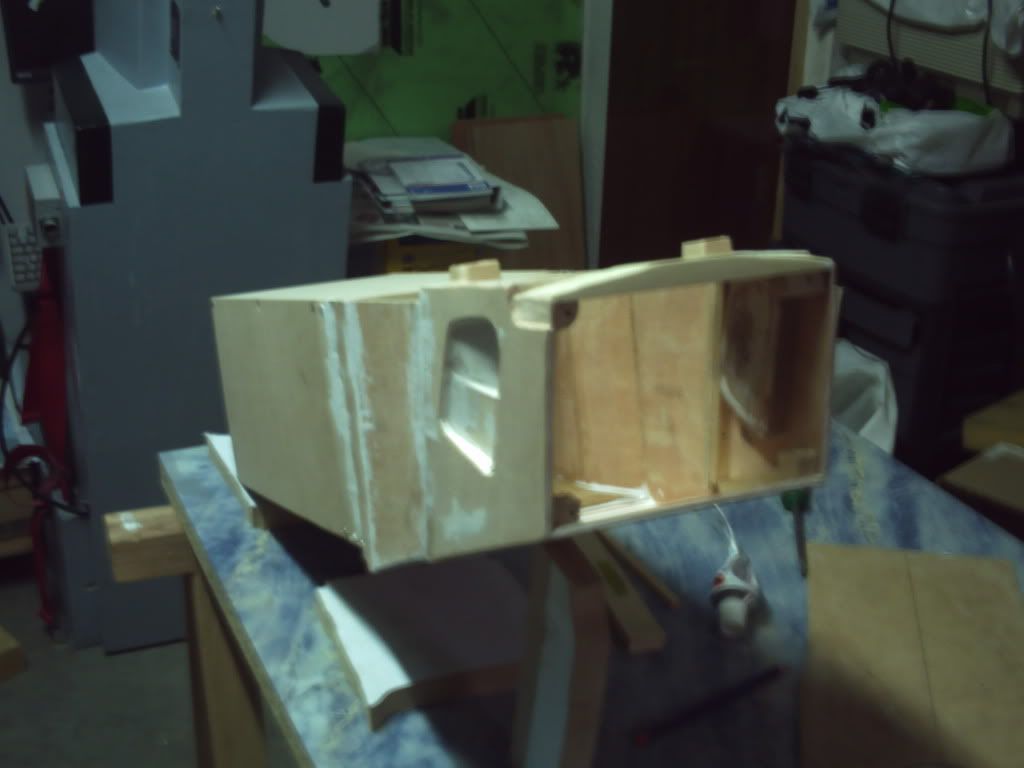

Otro aspecto del mismo "cajon"


Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:29 am

Aparte del sistema optico, le faltan los pequeños detalles de la camara y algun que otro.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:29 am

Buenos ahora unas afotos de las piezas fabricadas para hacer la brujula del Falcon.






Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 10:34 am

Hasta aqui, de momento todo lo que tengo, falta ir terminando detalles en algun que otro lugar, seguire informando

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 11:19 am

Tengo, alguna que otra cosillas terminadas, buscaré algún hueco y haré las fotos, para ilustrar el trabajo realizado.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Skorp el Lun Abr 12, 2010 5:04 pm

Impresionante el ICP con el HUD.....impresionante...

Ya sabes lo uqe opino de tu cabina....

Pasote.

Skorp

Mensajes : 282
Fecha de inscripción : 22/11/2009

Ver perfil de usuario http://www.4thperrus.com

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 8:20 pm

Skorp escribió:Impresionante el ICP con el HUD.....impresionante...

Ya sabes lo uqe opino de tu cabina....

Pasote.

Muchas gracias por tu apoyo, espero y esperamos todos que nos deleites con tu cabina, llena de ideas e ingeniosas soluciones.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 9:05 pm

Saludos a todos los cabineros, considero que voy bastante lento para mi gusto, aunque tengo la ventaja de poder volar, aunque solo sea OFF-LINE, ya que la construcción de la cabina corre de forma independiente con el "stand" que tengo para volar.
Bien dicho todo esto, decir que ya he montado los frontales laterales que van junto al pedestal central.
Asi que sin mas preambulos, unas cuantas fotos de como va el trabajillo.

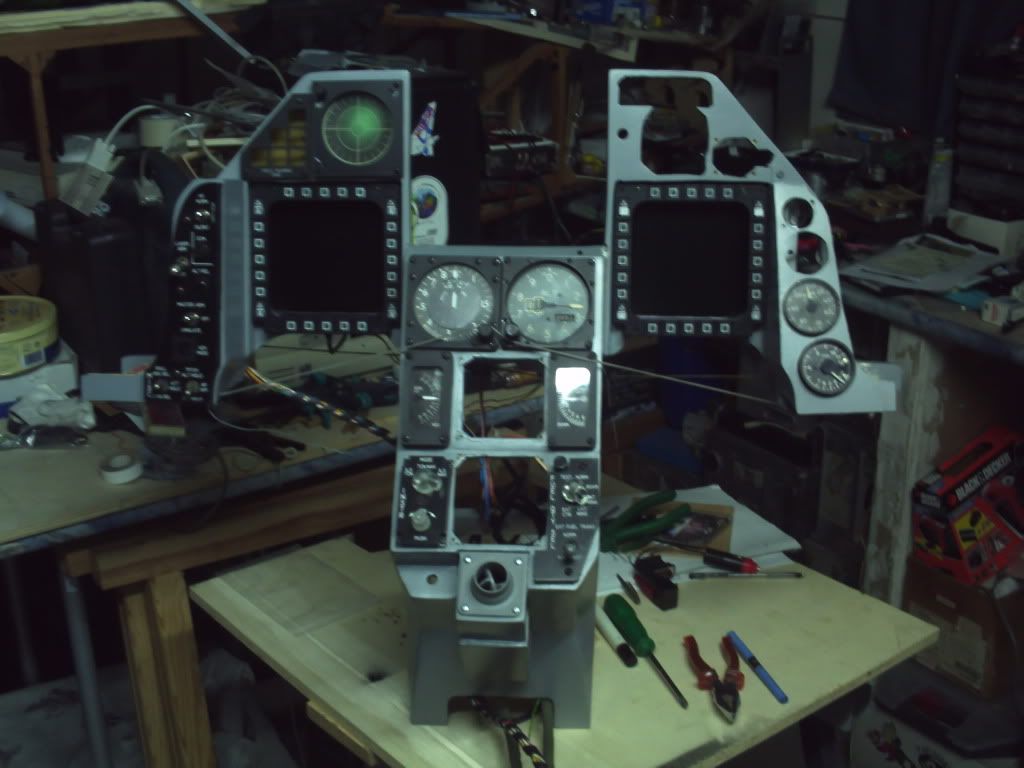

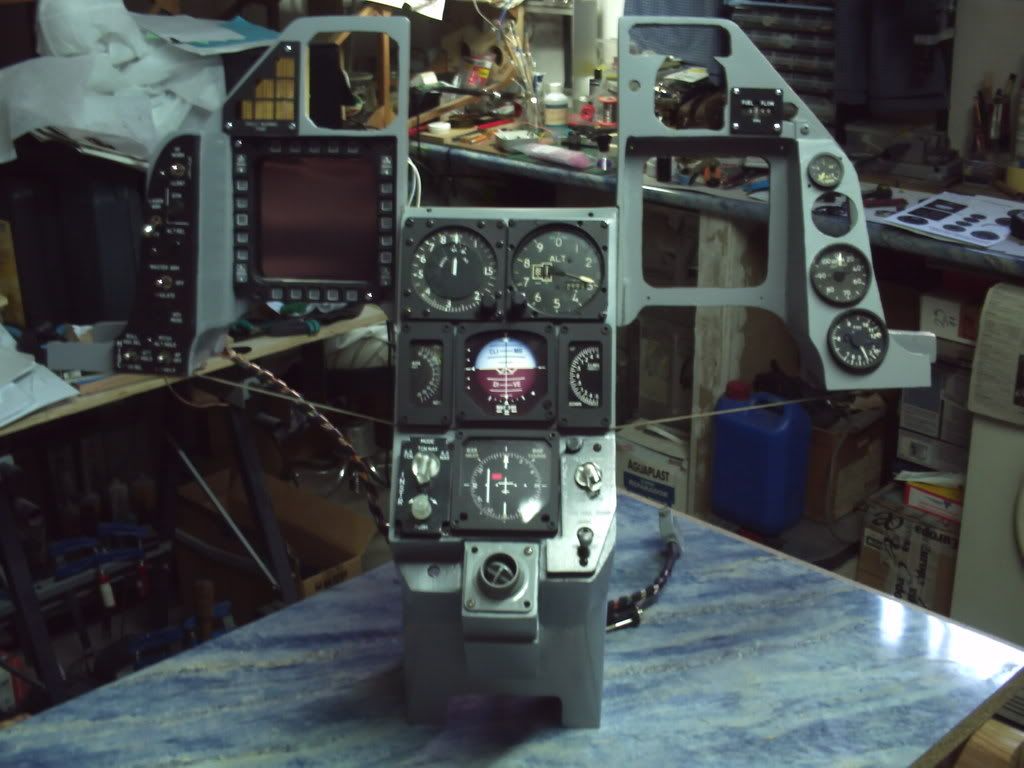

Vista completa del frontal

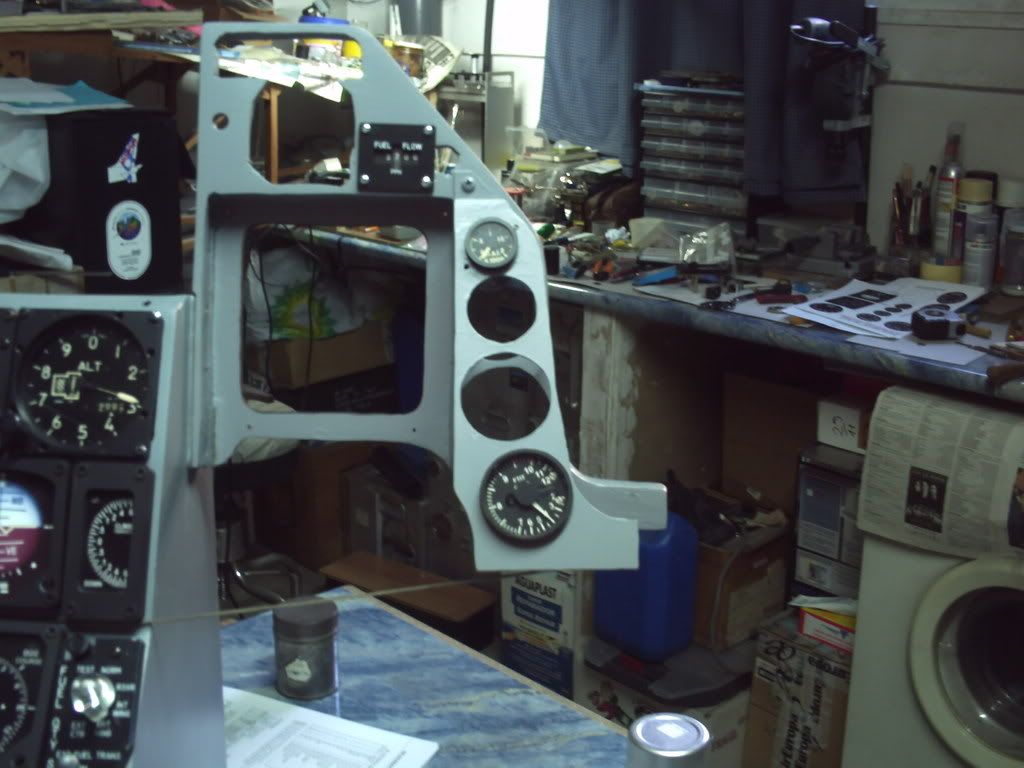

Vista del lateral derecho.

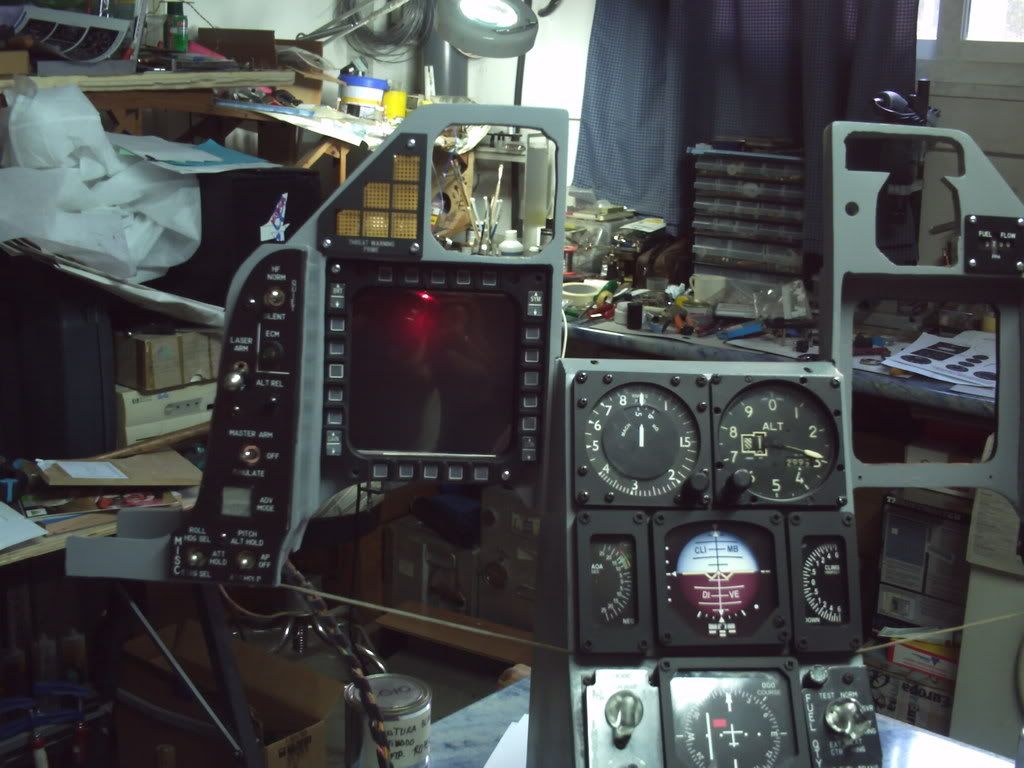

Vista del lateral izquierdo.
Este lateral, tiene ya montada la pantalla LCD de 6,4", aunque el bezel del MFD, esta superpuesto para la foto, ya que le falta la instalacion del circuito impreso con todos los pulsadores.
Buenos chicos, hasta la siguiente entrega.

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

CABINA DEL F16 BLOCK 52

Mensaje  Gonzalo Martínez el Lun Abr 12, 2010 9:07 pm

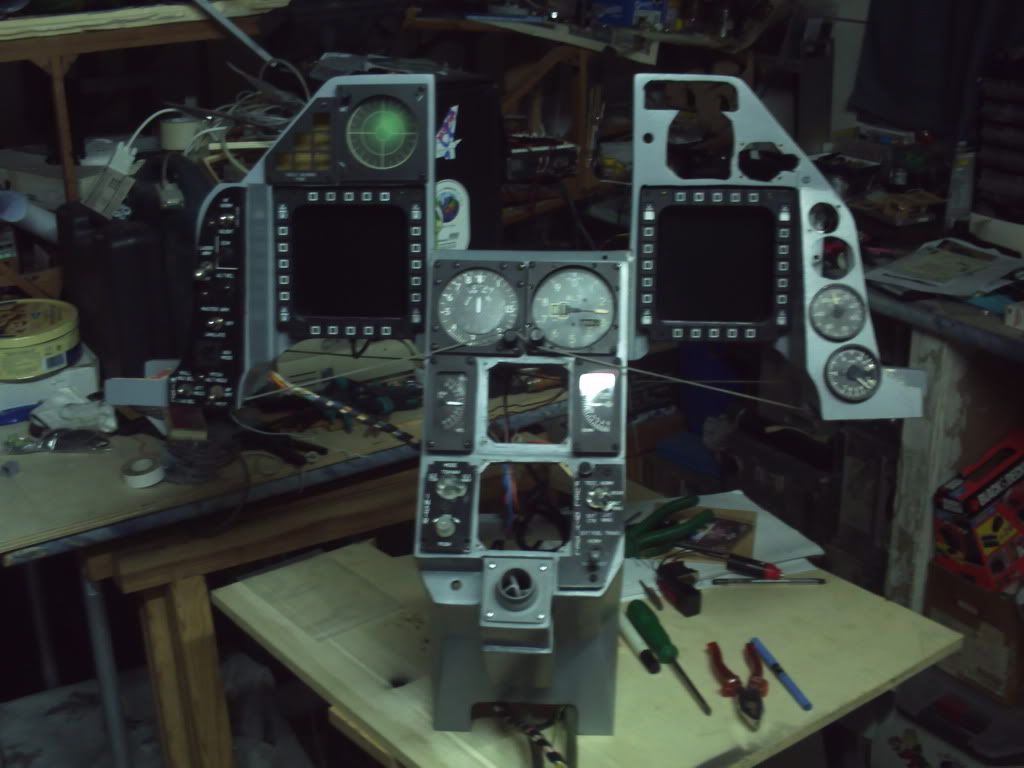

Ultimos avances, MFD's instalados y configurados, pantallas instaladas y listas para configurar, a falta de un par de detalles de hardware.



Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  patxi el Lun Abr 12, 2010 10:58 pm

joder macho, estoy babeando mas que en veranito en una playa nudista llena de modelos.......IMPRESIONANTE, que peazo trabajazo el que estas haciendo, si señor OLE OLE yOLE.....espero poder probarla algun dia, y no contestes por quedar bien, que yo en una de las que baje al casa del Oscar me lo agarro y nos vamos patu guarida jejejejeje

Felicidades, por cierto el soporte frontal , el gris claro, esta hecho de madera o es metal??

patxi

Mensajes : 740
Fecha de inscripción : 26/10/2009
Edad : 42
Localización : Santurce

Ver perfil de usuario http://x-planefreeaddons.blogspot.com/

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Mar Abr 13, 2010 12:44 pm

patxi escribió:joder macho, estoy babeando mas que en veranito en una playa nudista llena de modelos.......IMPRESIONANTE, que peazo trabajazo el que estas haciendo, si señor OLE OLE yOLE.....espero poder probarla algun dia, y no contestes por quedar bien, que yo en una de las que baje al casa del Oscar me lo agarro y nos vamos patu guarida jejejejeje

Felicidades, por cierto el soporte frontal , el gris claro, esta hecho de madera o es metal??

Todavia, queda mucho por hacer, pero ahi voy dandole poco a poco, me alegro que te estusiasme

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  patxi el Miér Abr 14, 2010 3:13 pm

entusiarmasme es poco, es una pasada de trabajo, y gracias a ti por mostrarlo, que es digno de que me lo envies y ya lo monto yo por aki jejejeje

patxi

Mensajes : 740
Fecha de inscripción : 26/10/2009
Edad : 42
Localización : Santurce

Ver perfil de usuario http://x-planefreeaddons.blogspot.com/

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Miér Dic 15, 2010 7:54 pm

Actualizacion en los post de "Estructura" y "ACES II"

Saludos

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  eperezsa el Jue Dic 23, 2010 10:28 pm

Madre mia, que paciencia teneis ... yo sería incapaz ... Crying or Very sad

Que pasada!

Saludos

eperezsa

Mensajes : 32
Fecha de inscripción : 06/12/2009
Edad : 48
Localización : Madrid

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Lun Ene 17, 2011 9:58 pm

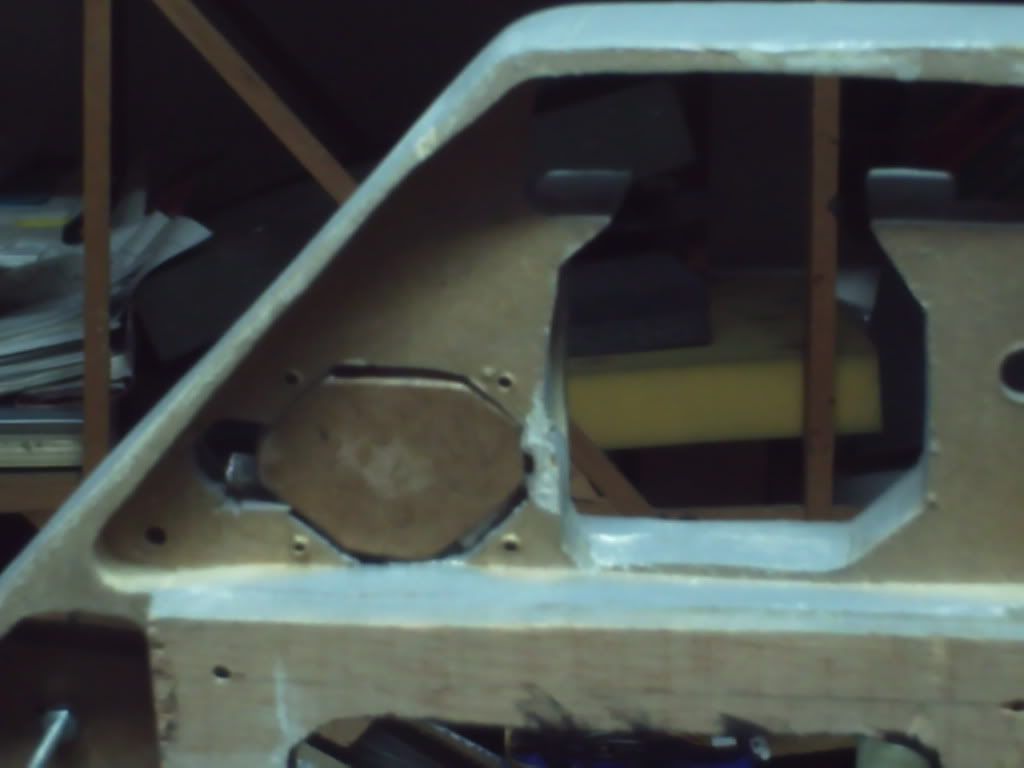

Voy a utilizar displays en vez de instrumentos analogicos para las señales del motor, vamos una MLU muy personal, para lo cual he tapado el hueco destinado en un principio al indicador de fuel flow.

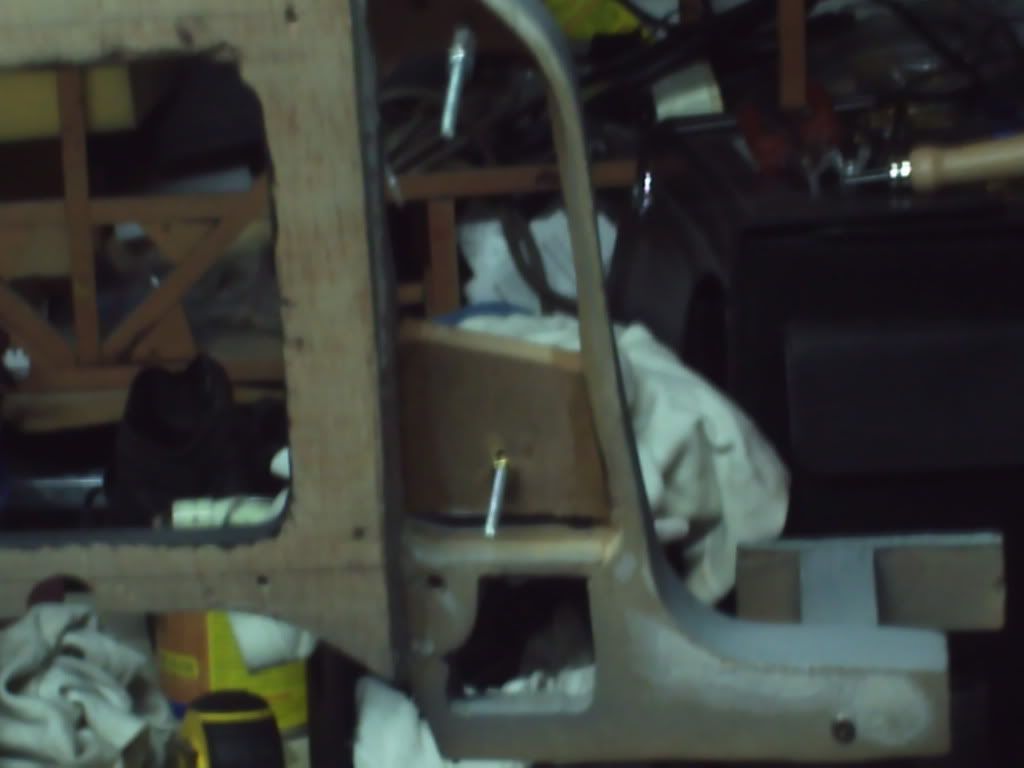

Una vista posterior del mismo

Gonzalo Martínez

Mensajes : 348
Fecha de inscripción : 27/10/2009

Ver perfil de usuario

Volver arriba Ir abajo

Re: Cabina del F16 Blok 52

Mensaje  Gonzalo Martínez el Lun Ene 17, 2011 10:00 pm

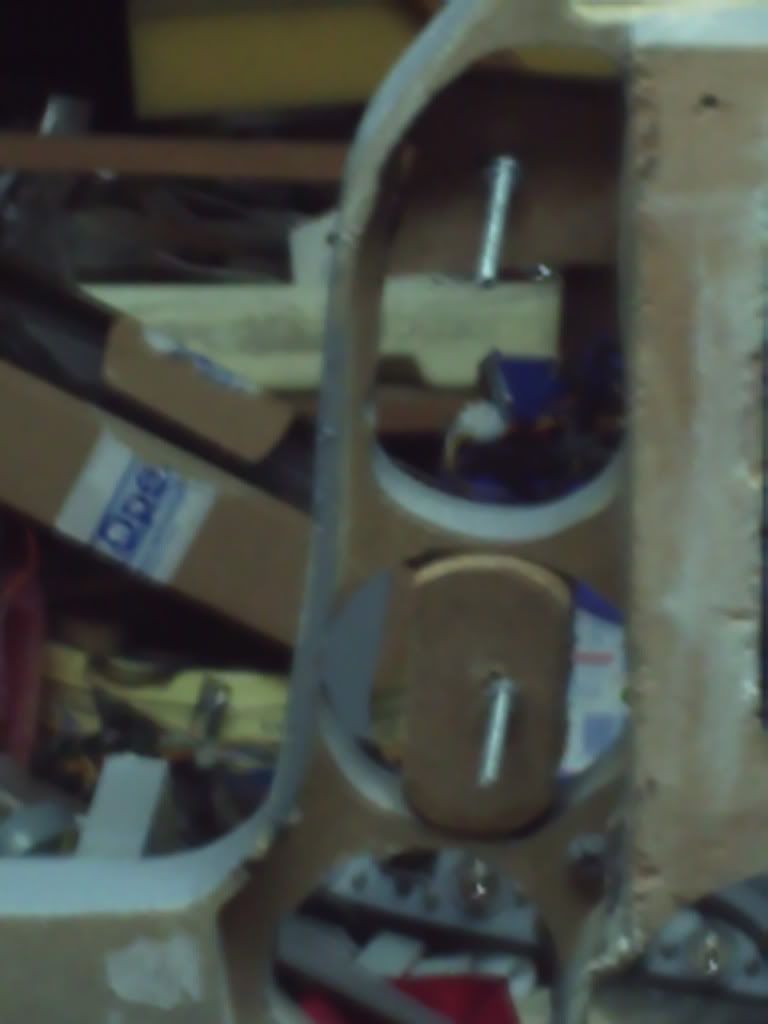

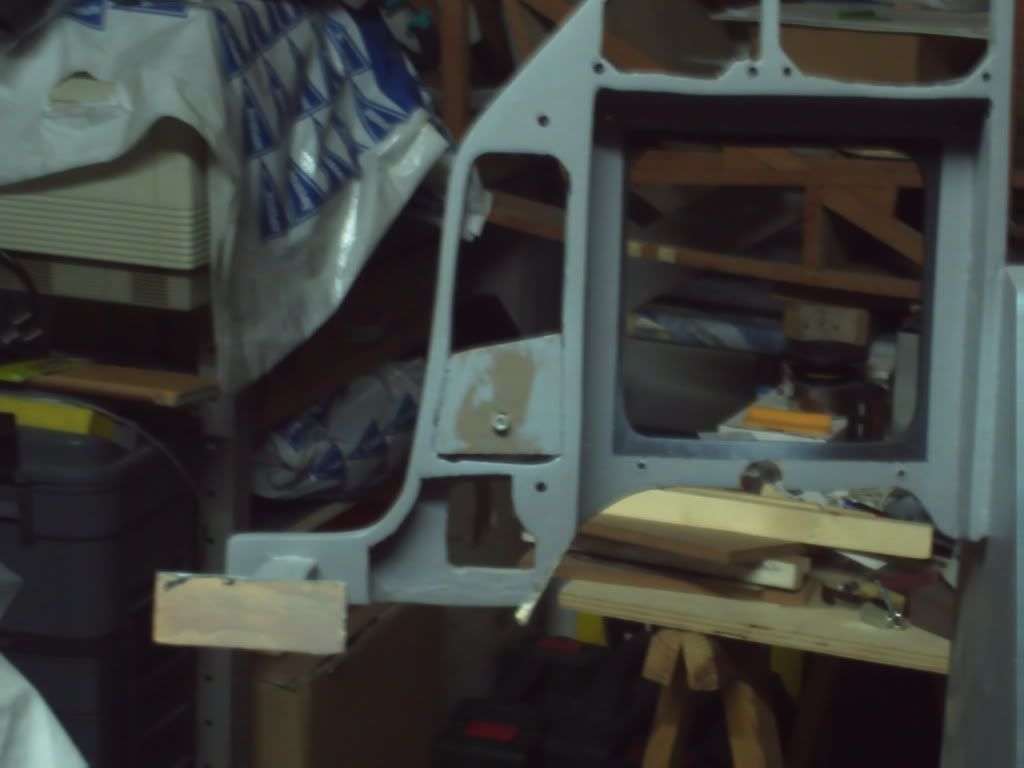

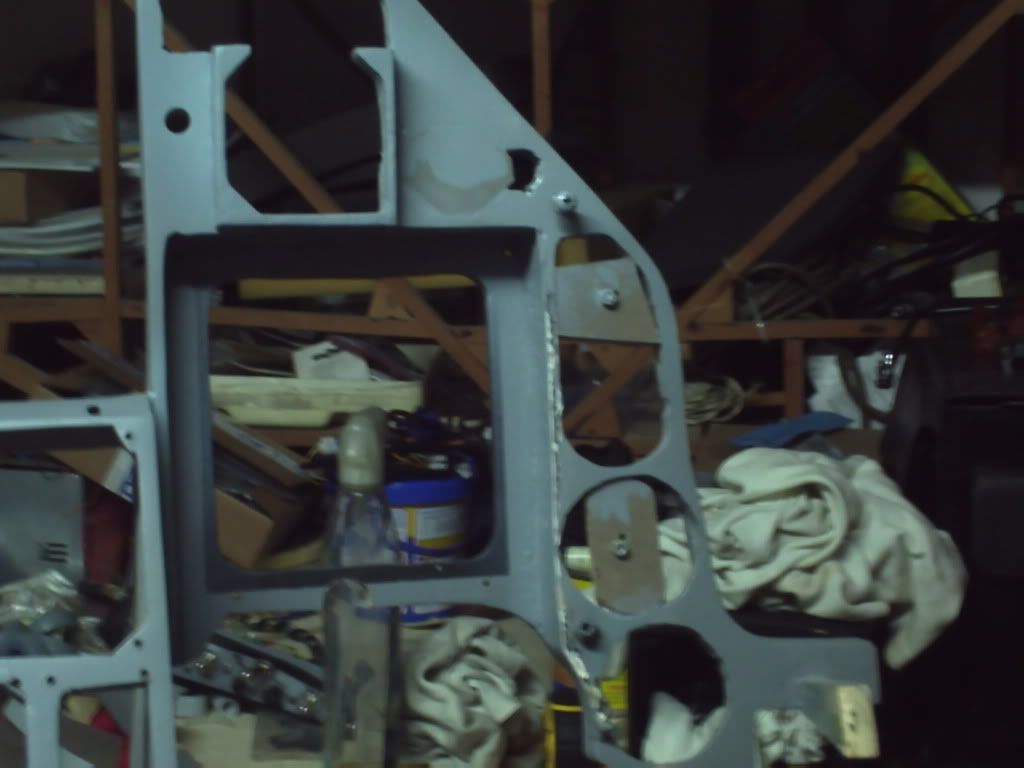

Al utilizar displays en lugar de los instrumentos analogicos de motor, he remodelado la consola central para poder anclar las pantallas TFT con sus cuatro puntos de sujeccion, para lo que he añadido y encolado en su correspondiente sitio unos trozos de DM para colocar los anclajes.
Lado izquierdo


Lado derecho



Esto es todo............... de momento
