Mensaje  737Dragon el Mar Mar 30, 2010 8:29 pm

En este post recopilare la informacion sobre la fabricacion del Pedestal de radios, y del marco q llevara todos los paneles,y el montaje de cada panel.Para q este organizado hire ampliando siempre este 1º pos y dejare lo demas para vuestros comentarios, colgando un detalle cuando ponga algo nuevo

MUEBLE PEDESTAL:

El mueble esta basado en este diseño, adaptado a las medidas necesarias para el uso de paneles de OC , aunque al final se an sustituido los paneles de UHF,NAV y ADF por los de SISMO, sin ningun problema y ganando muchisimo en calidad y realismo... ( ..gracias JC )




Fabricacion:

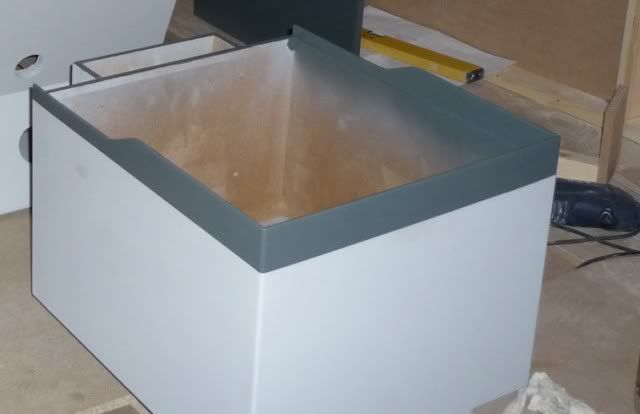

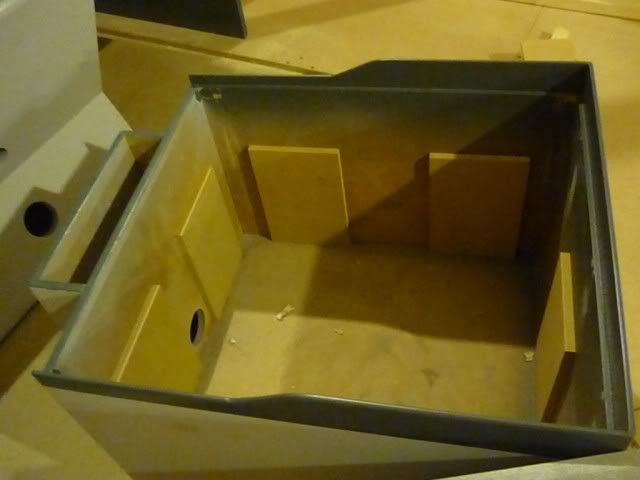

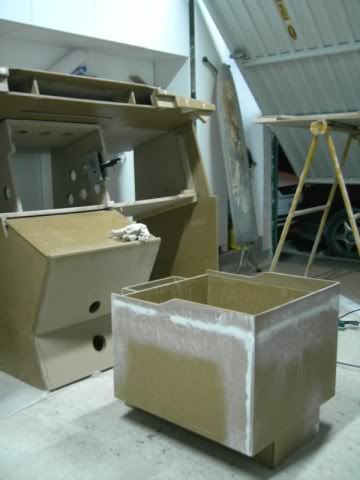

Toda la estructura esta en DM , con su lijado,pintura y mucho trabajo ..pero el resultado es perfecto ..








MARCO PEDESTAL:

Hace ya un tiempo fabrique el cajon del Pedestal, ahora toca, completarlo. Estoy liado con el sistema para poder trabajar con ello de una forma facil, y q sea 100% reparable, ya q esa es una normal principal para mi.

Estoy fabricando un marco extraible, en el cual estaran montados todos los paneles y todo el sistema de tarjetas para su control.El problema basico es la retroiluminacion, ya q algunos paneles tienen leyendas a 2 mm del borde y eso dificulta la fabricacion de la estructura. Otro detalle es q cada panel, digamos tiene q estar "encajado" para q su luz de retro no influya en otro, y para q visualmente no se escape luz por donde no es.

La extructura esta echa toda en DM, los laterales de 10mm, divisiones centrales en 16mm y las divisiones verticale entre paneles de 10mm , todo ello con una tapa de 0.5mm donde estaran todos los paneles y las opciones de retro caladas, esto es lo mas trabajo da. Por el diseño inicial del mueble, e tenido q poner en ese marco un perfil de 0.5mm por todos lados para q quede bien, pero al final del todo, montado sobre el mueble en si, los paneles estaran a 3mm dell borde , como en el original Smile

Como voy a combinar paneles de SISMO y OC .SISMO me a corregido algunos paneles suyos un par de mm menos , para poder adaptarlos al mueble...todo un detallazo..muy agradecido.
La configuracion q voy a usar, despues de ver muchas fotos es la q da SISMO en su pedestal, q es la mas parecida al formato original, a falta de un ADF q va debajo XPDNR, q por ahora no tengo intencion de montar, 3 ya son demasiados ....pero nunca se sabe.:




Fabricacion:

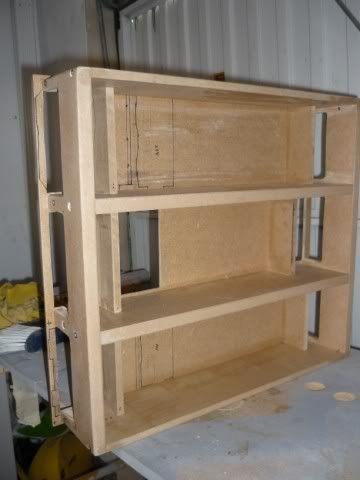

Siguiendo con las pautas anteriores y usando todo para cuando haga lo mismo con el OVH, este es el resultado...

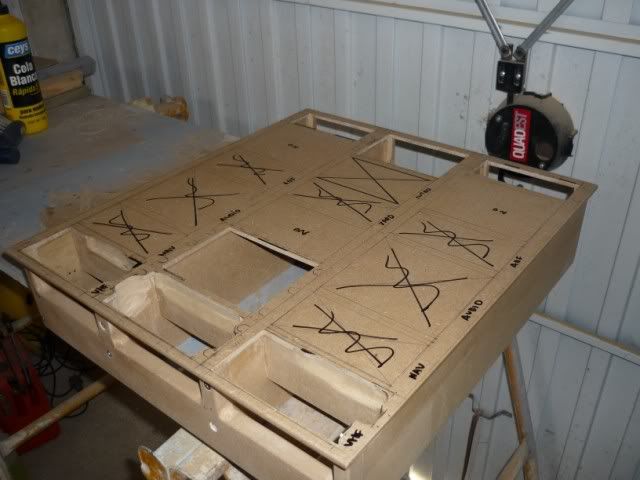

Detalle de la base de la extructura, con los largueros de soporte, con algunos huecos ya calados...

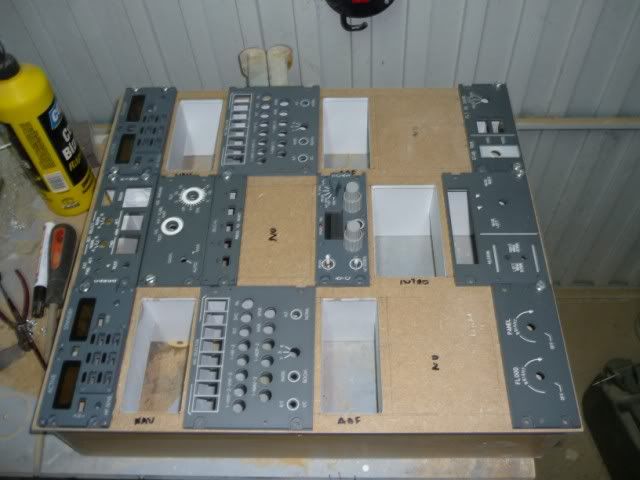

Y despues de mucho curro, pintado el interior de las divisiones en Blanco, para ayudar a la retro, descubri q podia roscar los puntos donde anclan los paneles con los Duz, lo q me a ahorrado el trabajo de empotrar las tuercas y la facilidad para manipular y desmontar los paneles.

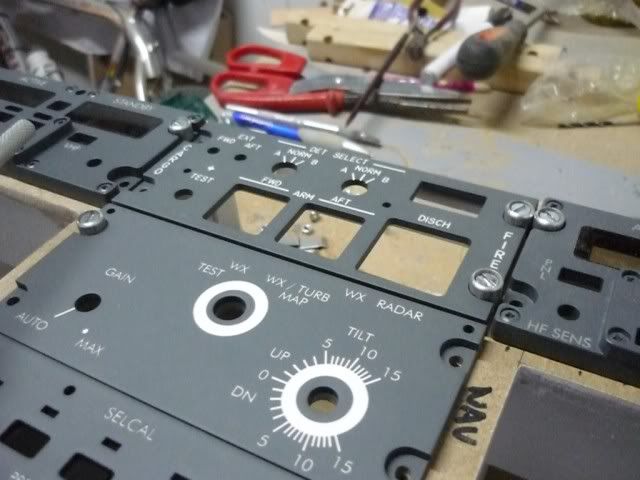

Aprovecho para enseñaros el panel de VHF de SISMO, q acopla perfectamente con los de OC, y mejora la calidad del pedestal, ahora es una replica del 737NG de verdad jejeje...junto a la V2 del XPDR...


Y por supuesto, a falta de pintar, los 2 ADFs y 2 COMs de SISMO q estan de camino, los DUz le dan una pinta impecable al conjunto


Ahora llega el momento de dar la imprimacion, despues de tapar con cinta carrocero y pulir, 2 horas de curro para 5 min de pintura


Como tengo q tapar los agujeros roscados, para q no entre pintura, aprovecho y pongo los q usare en el MIP, asi trabajo echo y ahorro de tiempo.

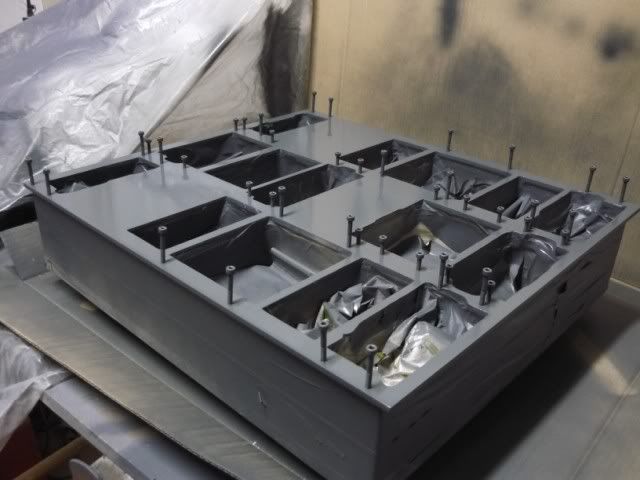

Todo listo para pintar con el RAL 7011 , antes una ultima prueva de todo el conjunto en su sitio, para asegurarnos del trabajo esta OK..

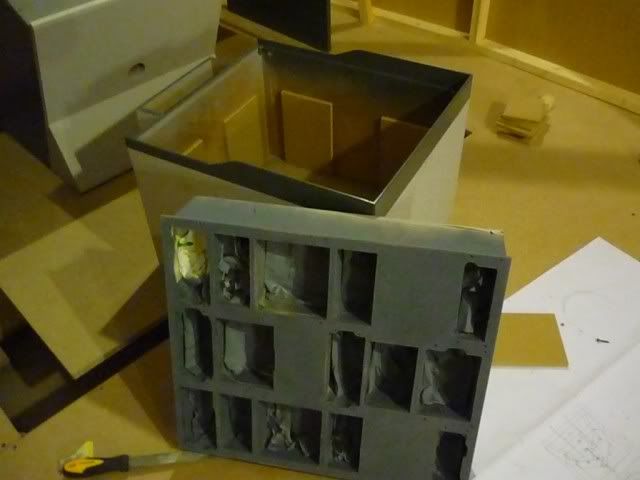

Un detalle de donde apoya el "marco" para asegurarnos q no dara problemas...

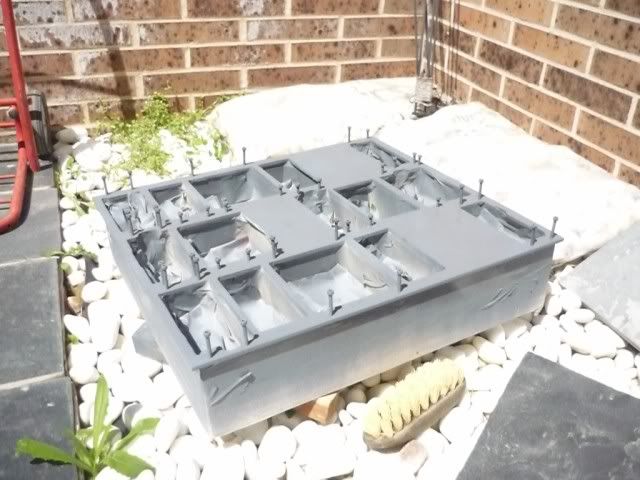

Todo ok, paasamos a meter el pastel en el horno.....la ultima parte pintura difinitiva...




..Ahora toca secar 24 h , los tornillos tienen una pinta de la lexe.......despues tocara montar los paneles...

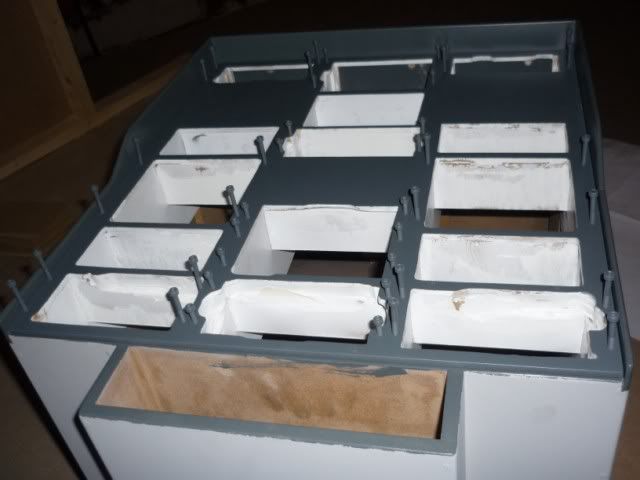

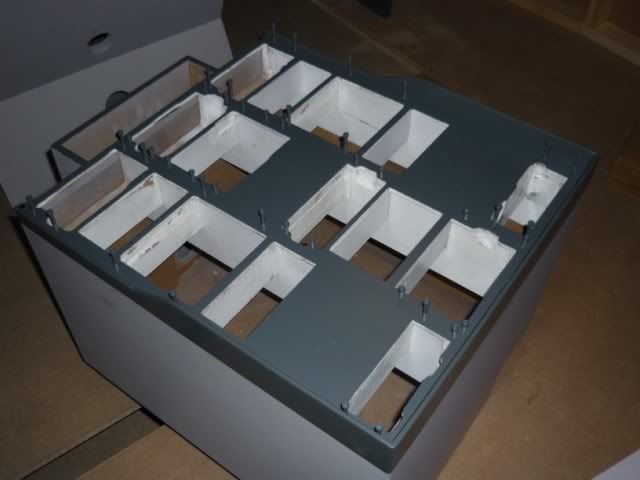

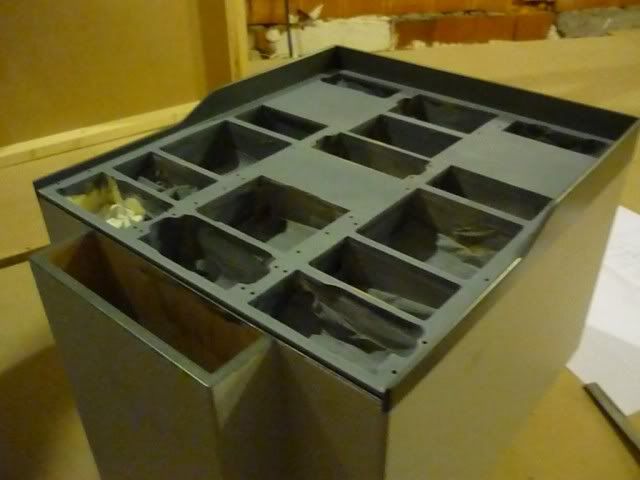

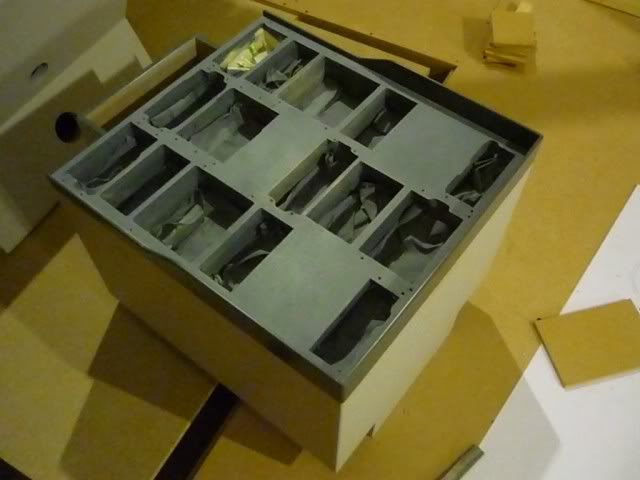

Despues del secado, no hay nada mas grato q estar contento con el resultado, de ahy las siguientes fotos

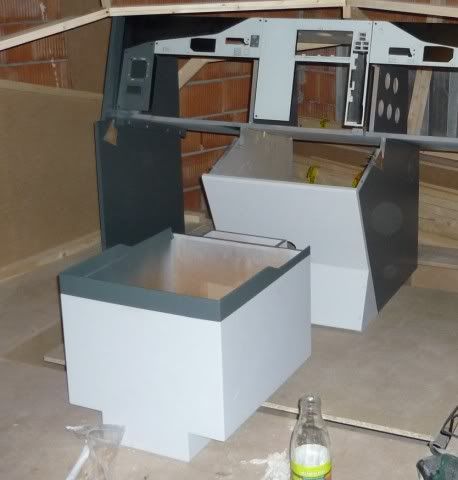

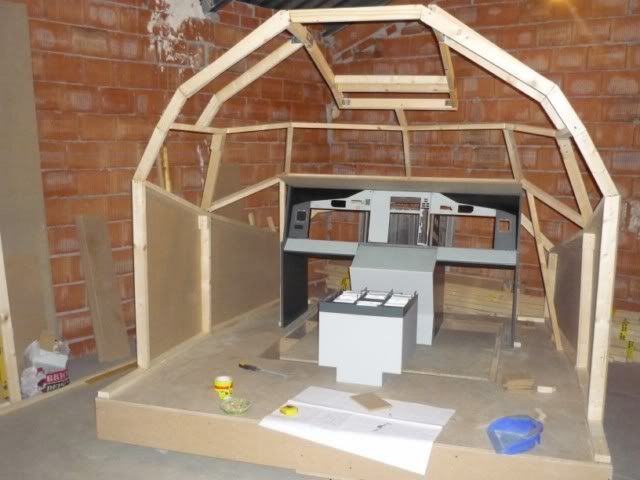

Y estas de como queda ccon el resto de la cabina....




Todos los paneles tienen su posicion original, con la separacon real, entre uno y otro, incluso la profundidad del panel respecto al perfil del pedestal...toda una currada de medidas, y lo q me a llevado algun fallo, el cual para solucionarlo me a "jodido" un poco el sueño...

Merece la pena liarla tanto? ,...en el momento q estoy lijando y buscando la solucion, o la solucion es la lexe, me cago en todo y en el primero en mi, pero ahora q esta casi......uffffff ....me fascina jejeje Very Happy

Seguiremos con los " Paneles Pedestal"
