"ENCODERS DOBLE"

A la hora de realizar la parte de las radios, y al buscar tanto realismo con la ayuda de SISMO, por la gran fidelidad de los paneles de las Radios, no podia dejar de usar doble knobs como en el avin real, a escepcion del ADF, que lleva en la realidad 3 knobs, pero ya es excesivo por ahora.
Por ello me veo en la necesidad de usar encoders dobles para el montaje los NAVs y COMs.

"Opciones de Mercado"

En el mercado ahy una muy buena opcion, con todo solucionado y, despues de ver el trabajo q lleva el montaje del "kits", puedo decir q esta un precio mas q razonable.


How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) >

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) Eos%20109%20%5B800x600%5D

Mas info en http://www.737ngsim.com/ el producto aki--> Dual Concentric Encoder with pushbutton

"Desarrollo"

Bueno, aunq existe una opcion muy buena de la mano de SISMO, en mi caso, el tema es que ya tengo como 15 encoders sin usar, y seria tirar el dinero de la compra de esos encoders, por lo q me toca esprimir la masa gris.

La extructura es basica, y relativa copia de lo q hay en el mercado, un encoders se extrae directamente el movimiento a traves de su eje directo y el segundo, a traves de una transmision.
Solo se puede aprovechar el pulsador de uno de ellos, en mi caso del principal.Para el material se basara en metrakilato y ampliadores de 25mm, la transmision de la generica q usamos en los indicadores analogicos.

Comienzo todas las pruebas montando una beta sobre DM, para saber como montarlo,medidas etc....

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100202737dragon

Me doy cuenta q tengo q tener un sistema para ajustar la transmision y q no se pueda separar..

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100209737dragon

..asi queda la beta..

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100201737dragon

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100204737dragon

El tamaño es excesivo, pero el funcionamiento es mas q positivo, incluso la dureza del conjunto....de ello me ayuda mi hija de 2 años, dejandoselo mas de 1 hora, sin conseguir daño alguno.... jeje

Para ver el moviento del EncodersDoble un video rapido...


Ahora se pasara a la version difinitiva......

"Actualizado 05.Oct.2010"



Se diseñan las piezas necesarias en Corel, en 2 formatos, uno para añadir aun panel de metrakilato, para aprovechar esta parte y otro sistema q es idependiente para huebicar donde se quiera.

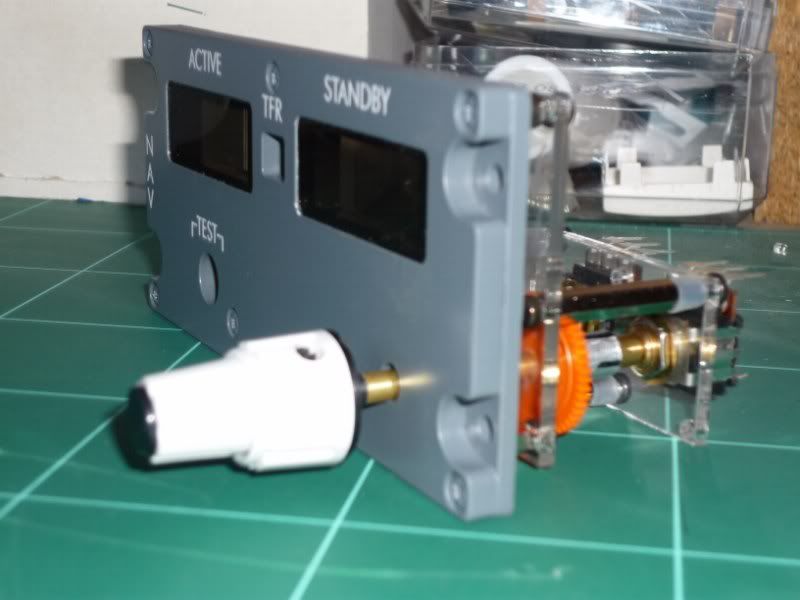

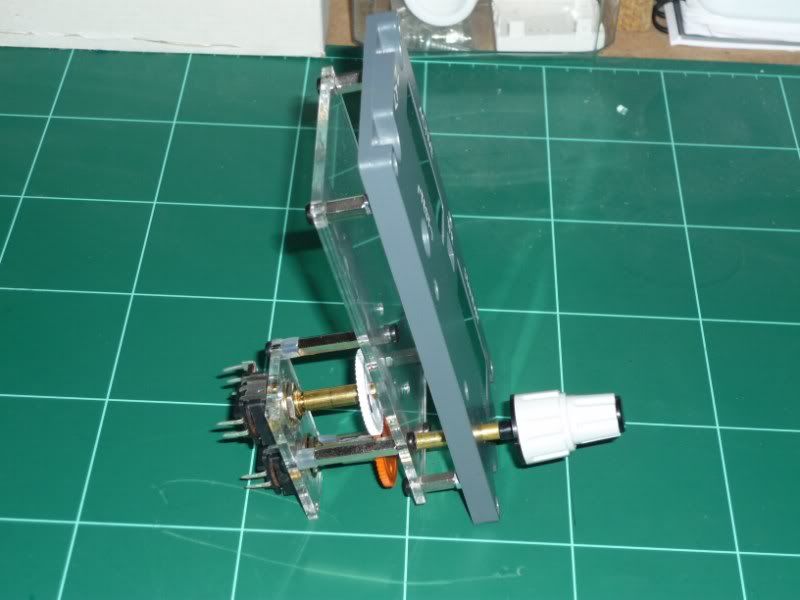

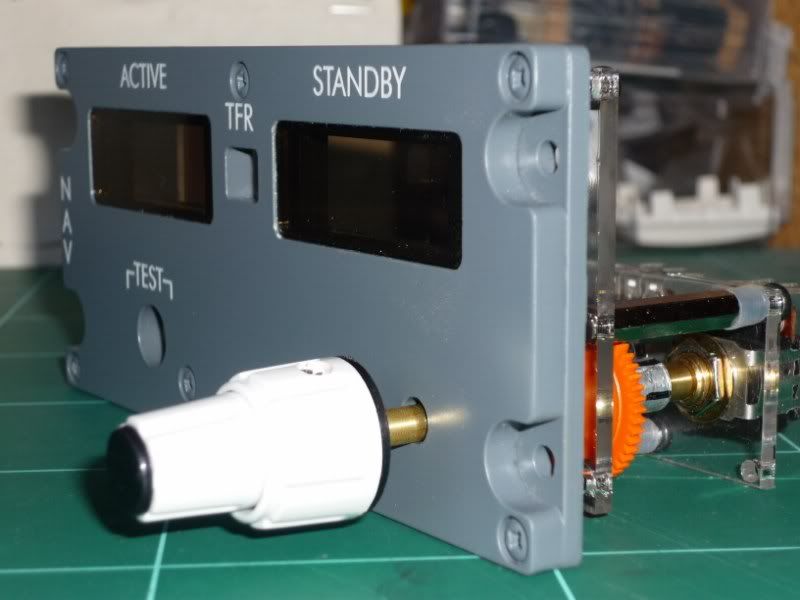

Bueno señores, es un placer para mi , (mas q nada por soy quien los tiene jeje), mostraros la version CASI DIFINITIVA, de los encoders doble, estas fotos son de la version "EncodersDobleComp" ya q una de las piezas q lo forman es parte de la trasera del panel, en este caso del panel de Radios NAV fabricado por SISMO

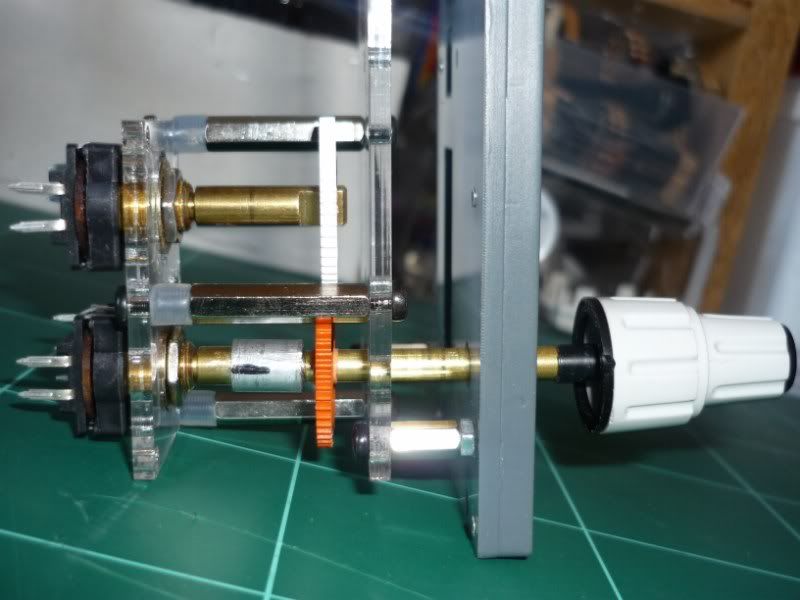

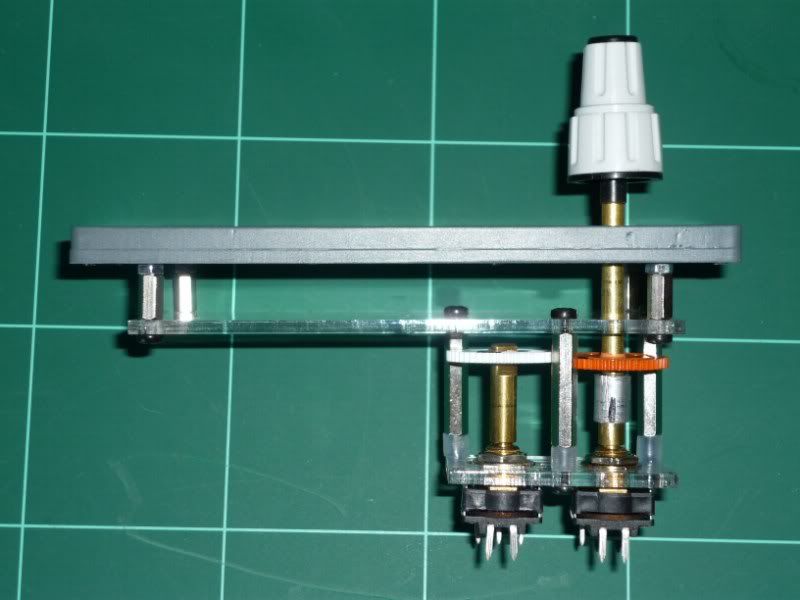

La base mide 50mm x 30 mm y levanta 35mm en total, incluidos los encoders, es completamente desmontable, para mantenimiento y ajuste.Se a conservado la opcion de "boton" de un encoders.

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100220737dragon

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100219737dragon

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100218737dragon

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100216737dragon

How to "ENCODERS DOBLE"-ELECTRONICA-(TERMINADO) P1100217737dragon

Gracias a todos,a SISMO,Manolo de Hispapanels, incluidos a vosotros por aguantar mis charlas y project.

Sobre el precio no os puedo decir por ahora nada, por q al ser ,los paneles, los encoders, las trasmisiones...pero al q le interese q lo diga..y se ve ..pero sale mas barato hacer 4 q uno solo, por el formato en medidas del material q se necesita.
