SOPORTE OVH

Despues de aprender y probar varias cosas con el marco del pedestal, ahora toca el soporte del OVH, pero la mayor diferencia es q tiene q ser lijero, ya que esta colgado tiene q pesar lo menos posible. Otro detalle q tiene q ir empotrado en un cajon fijo, pero se tiene que poder extraer, y dejar colgado para poder trabajar con el . Otro detalle es q tiene q ser comodo de colocar en su sitio por una persona, esto lo aprendi de Jaime q se las vio negro para colocar el suyo.
Asiq sabiendo todo esto me lio a su diseño.

PANELES

Todos los paneles son de SISMO,los paneles son de una calidad impresionante, en mi caso a falta de la electronica, pero todo el resto montado, con tornillos pintados, y los indicadores injectados en plastico, del color q tienen q iluminar, toda un pasada ...y como no.....completamente identicos a los reales. y nada mas caro de los que hay en el mercado jejeje., eso con lo demas detalles, fueron por lo q me decide a elegirlos... aqui teneis el link a su tienda -- Tienda SISMO --

DESCRIPCION MONTAJE

Toda la extructura estara echa en DM de 10 mm y los soportes q cruzan en horizontal en 0.5mm , con una base de 10 mm donde hiran los paneles, con taladros roscados para colocar los paneles, pudiendo hacerlo todo desde le frente.
Llevara hueco para q pasen los cables del montaje, soporte para la retro independiente, soporte para las tarjetas...y todo el conjunto tiene q ser lo mas ligero posible..

Esta es la opcion q tiene SISMO para sus paneles, y basicamente ese es nuestra base del diseño....un trabajo muy practico y solido, lo q es una opcion mas q valida para el q no este tan loco como yo de querer hacerlo todo ...jejejeje



-- LINK --

En este momento no tengo todos los paneles del OVH en mi poder, voy poco a poco, pero a sobrado una llamada a SISMO(..super atentos como siempre...) para q me proporcionaran toda la informacion,aclaraciones de todo lo necesario de dudas y medidas de la parte q aun no tengo, eso es de agradecer enormente, ya q de esta forma puedo construir todo el soporte, a falta de ir completandolo a mi ritmo, pero sabiendo q no voy a tener q desmontar el soporte, ya q lo tendre completamente terminado.....es de agradecer y se agradece " Muchas gracias al equipo de SISMO"...

CONSTRUCCION

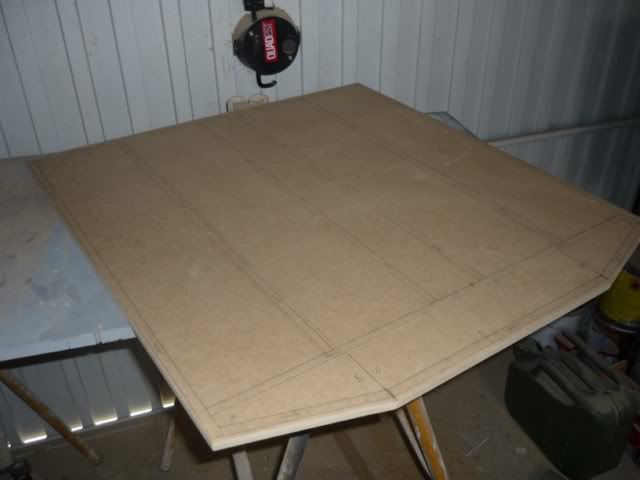

Todo parte de la base de 10 mm con todas las medidas dibujadas, es sin duda una de las partes mas pesadas, pero teniendo clara esta parte y correcta todas las medidas, el resto es solo alzarlo segun nuestra necesidades..

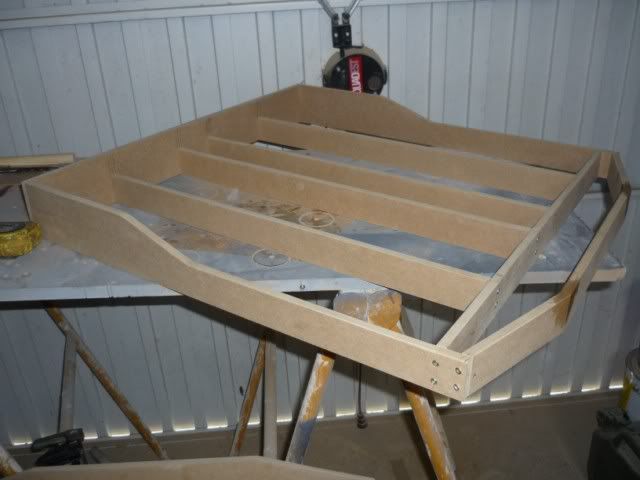

A partir de ahy , me dedico a darle forma a los laterales y a la extructura en si.Los detalles de los laterales con el rebaje , es una necesidad para el soporte q he pensado para montarlo en la cabina al final del todo, y q pueda colocarlo una persona, pueda trabajar con el, en la cabina o, pueda desmontarlo rapidamente...



El siguiente paso es fijar las dos partes, a base de cola blanca, y algunos tornillos para asegurarnos la rigidez del resultado.
En principio esta parte no creo q la aligere mas, ya q el peso del conjunto ronda los 500gr, y esta dentro de lo q pense en un principio...el conjunto no debe pasar de 1 kg..

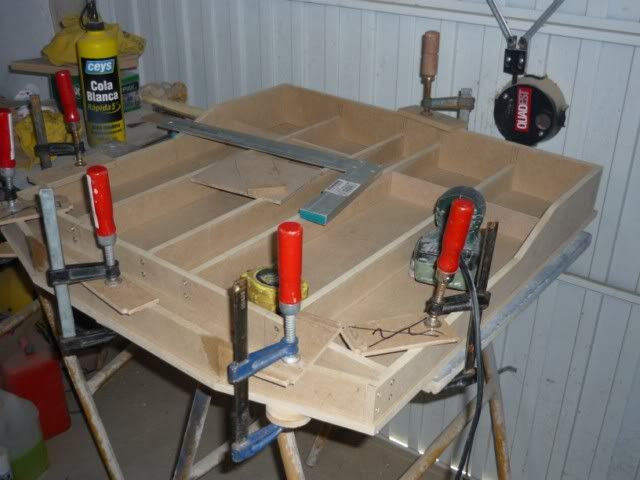

Lo mas importante para la cola blanca, es, q exista "presion de union" ..por eso el uso de los "gatos"...

Seguiremos......
